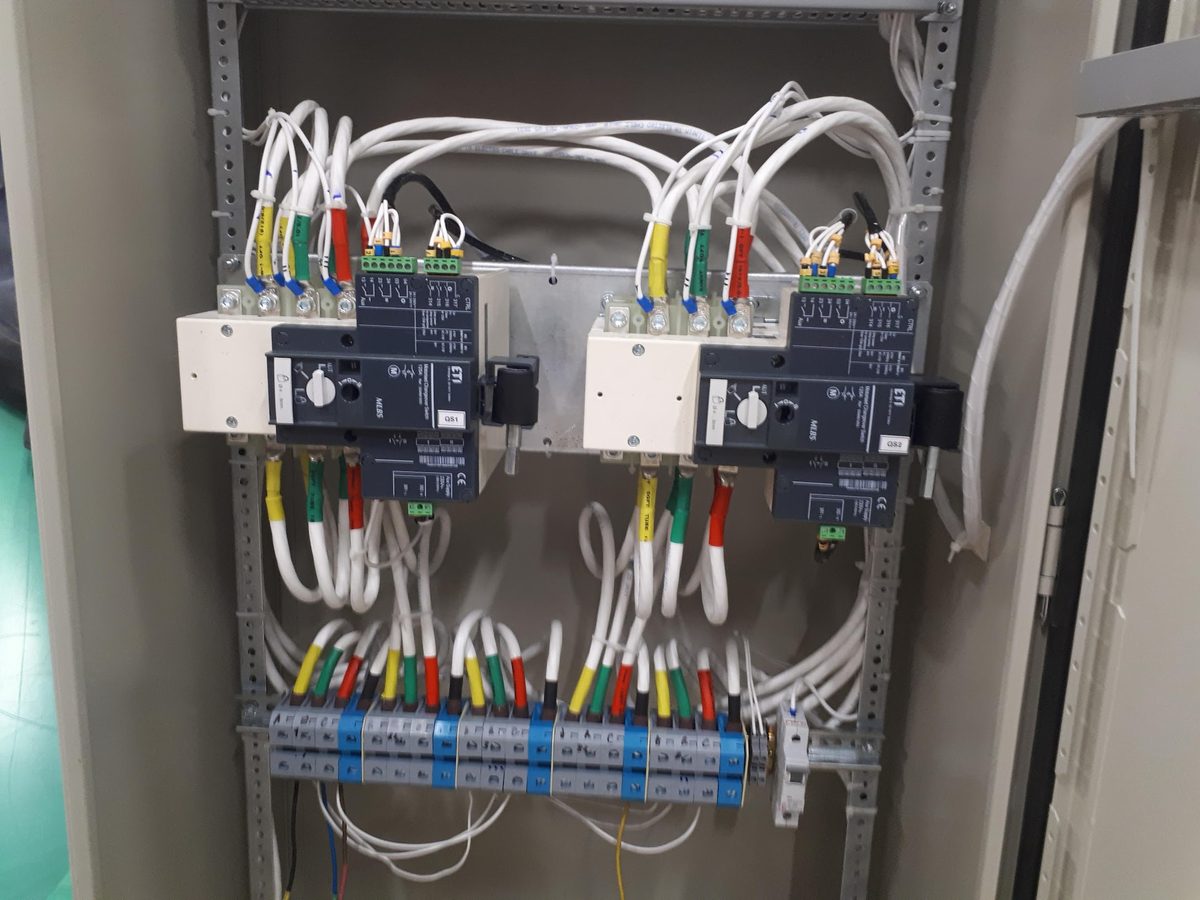

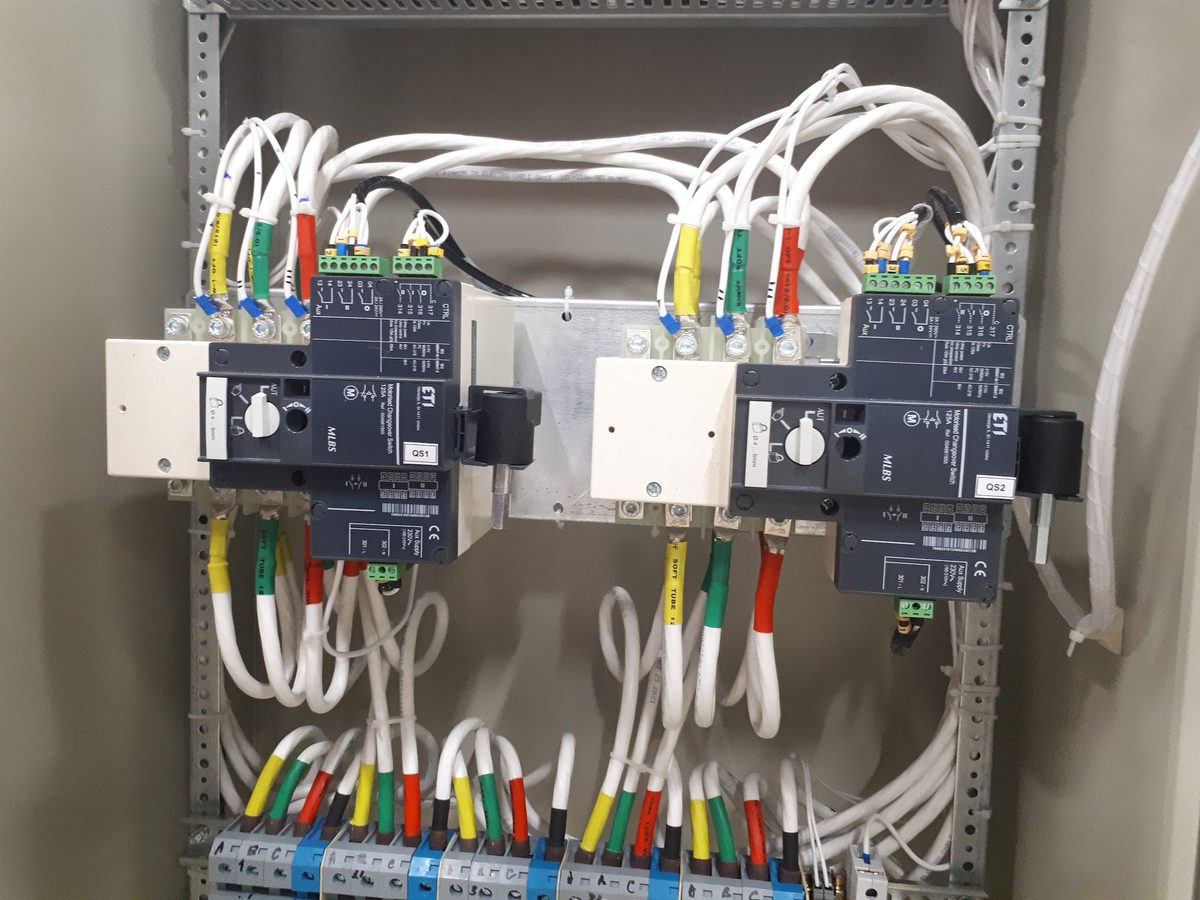

Шафа АВР виготовлена для автоматичного перемикання між трьома джерелами живлення: два незалежні введення від мережі та дизель-генератор. Силова комутація виконана на двох автоматичних перемикачах ETI MLBS 125А — кожен перемикач обслуговує окрему пару вводів.

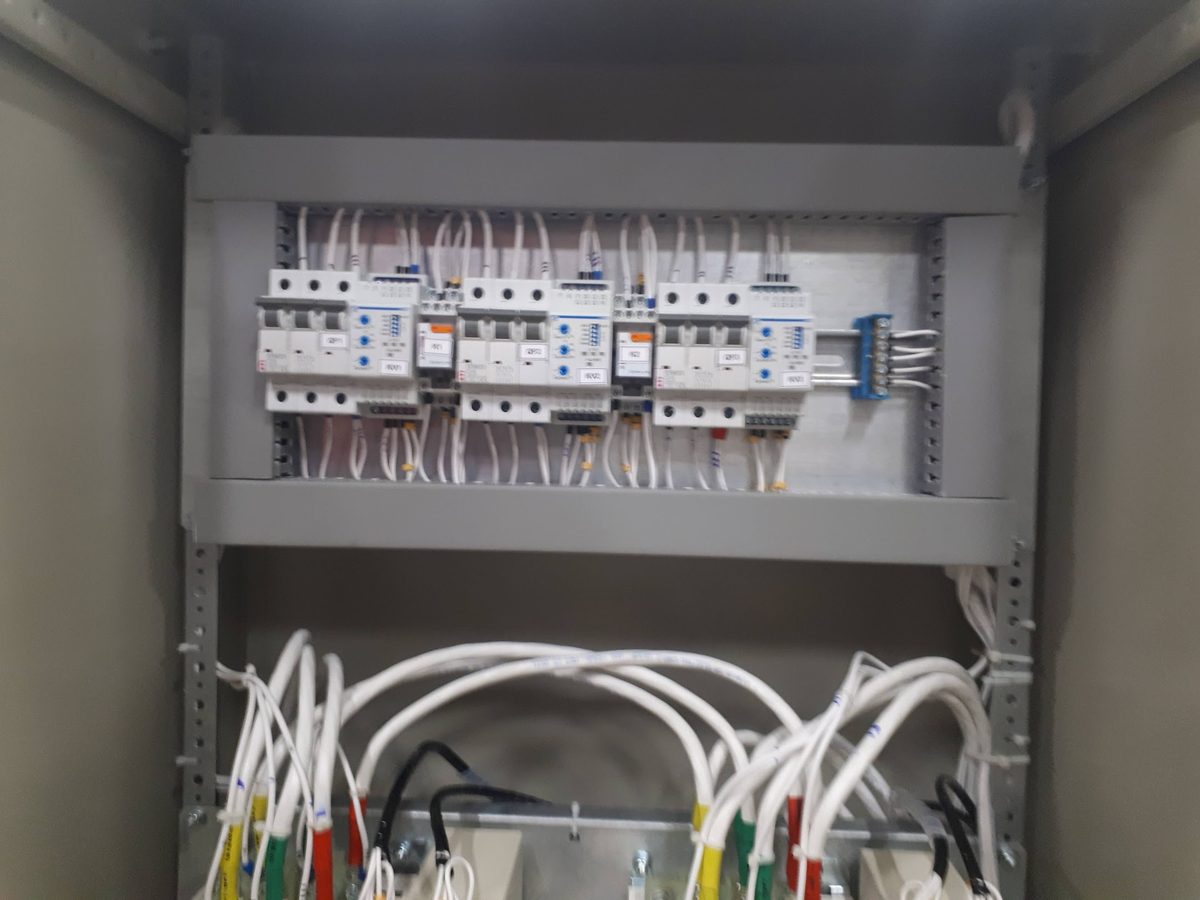

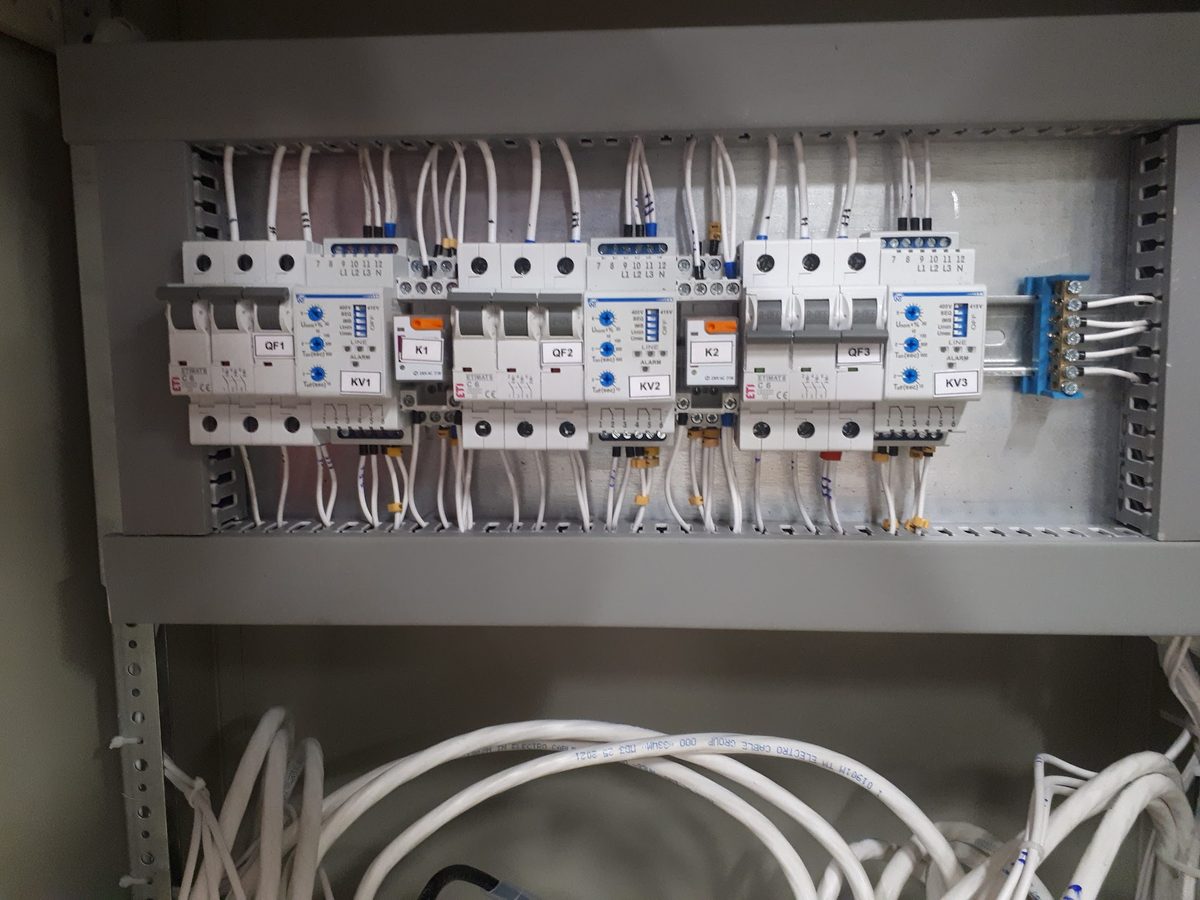

Блок керування побудований на компонентах ETI: три реле напруги (KV1, KV2, KV3) контролюють наявність і якість кожного з вводів, реле часу (K1, K2) забезпечують необхідні витримки при перемиканні, автомати QF захищають кола керування. Така схема дозволяє точно налаштувати пріоритет вводів і затримки реакції під конкретний об’єкт.

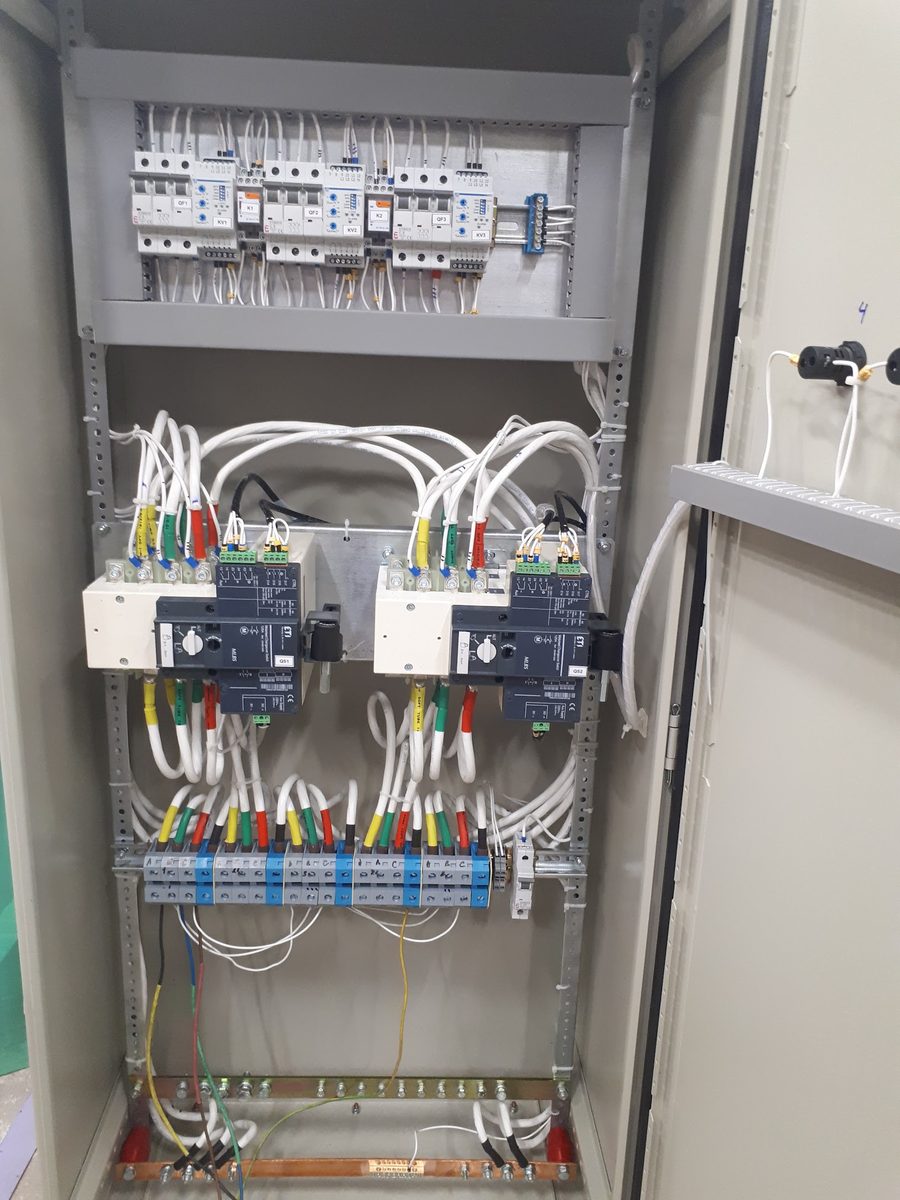

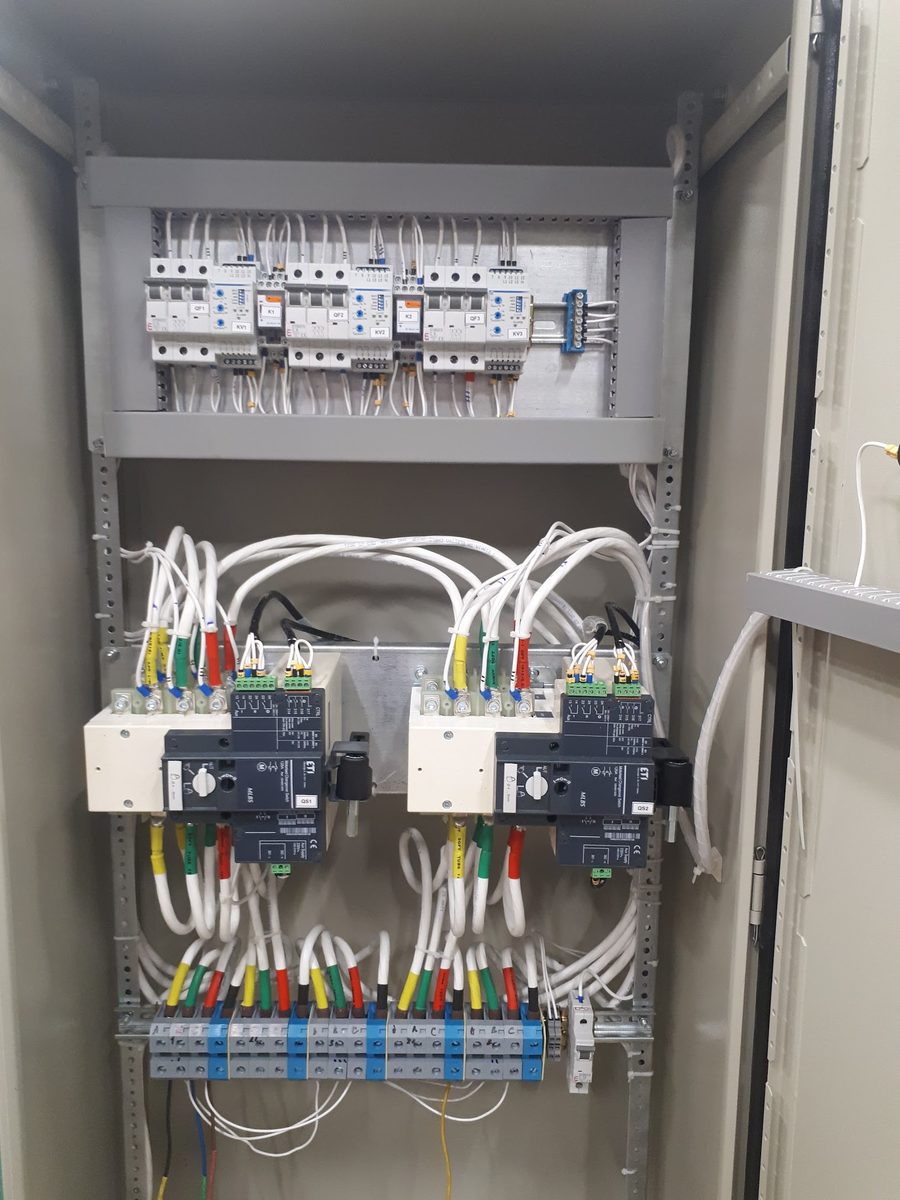

Вихідна секція виконана на клемниках з маркуванням по фазах — чотири незалежні групи виходів для підключення споживачів. У нижній частині шафи розміщена мідна шина PE.
| Кількість вводів | 3 (ввід №1, ввід №2, дизель-генератор) |
| Силові перемикачі АВР | 2 × ETI MLBS 125А, 4-полюсні |
| Автомати захисту | ETI (QF1, QF2, QF3) |
| Контроль напруги вводів | 3 × реле напруги ETI (KV1, KV2, KV3) |
| Реле часу | ETI (K1, K2) — витримки при перемиканні |
| Вихідні клемники | Мічені по фазах A, B, C — 4 незалежні вихідні групи |
| Шина PE | Мідна, нижня частина шафи |
| Гарантія | 12 місяців |
