Шафи АВР виготовлено у двох варіантах номінального струму — 100А і 200А — з ідентичною схемою керування. Кожна шафа забезпечує автоматичне перемикання між трьома джерелами живлення: мережа №1, мережа №2 та дизель-генератор.

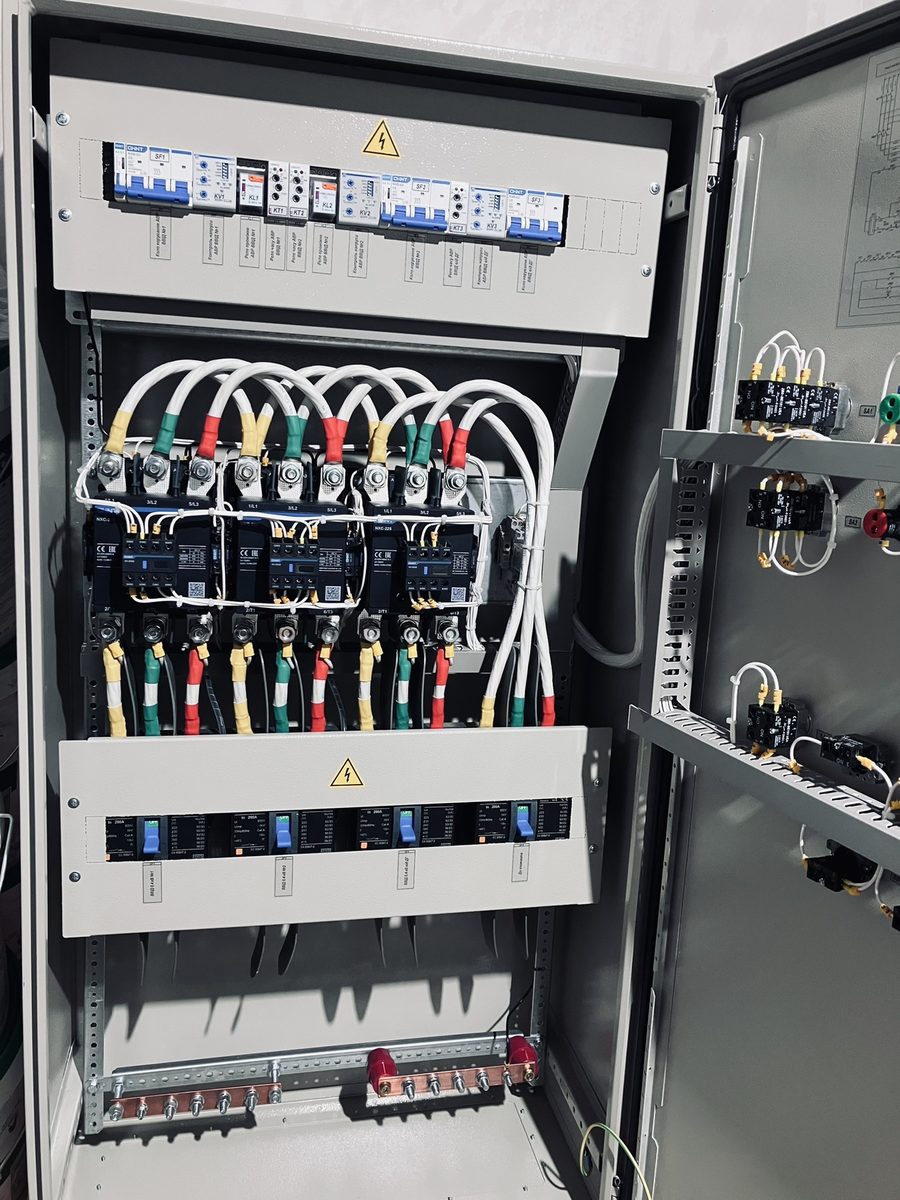

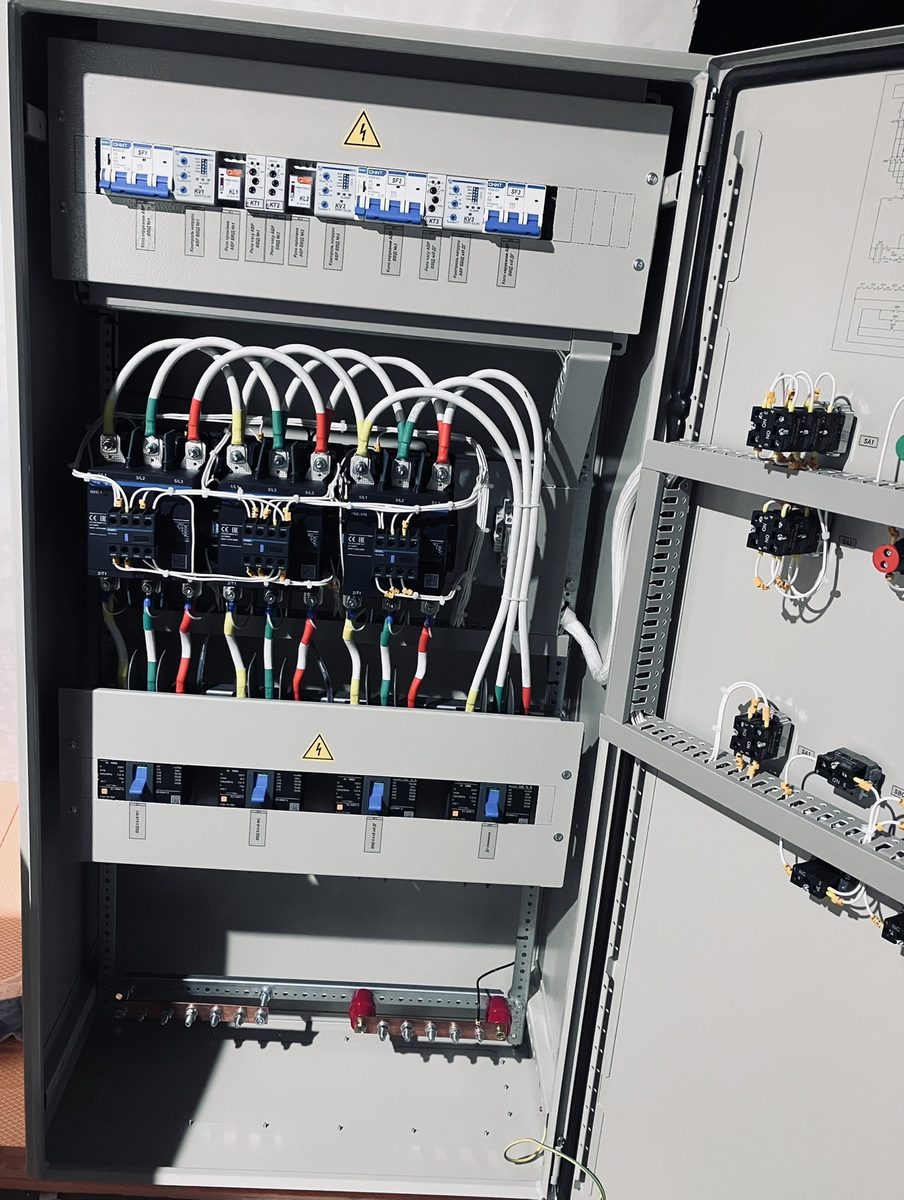

Силова комутація виконана на контакторах Chint NXC. Блок керування побудований на автоматичних вимикачах та реле Chint: реле напруги контролюють наявність кожного з вводів, реле часу забезпечують витримки при перемиканні.

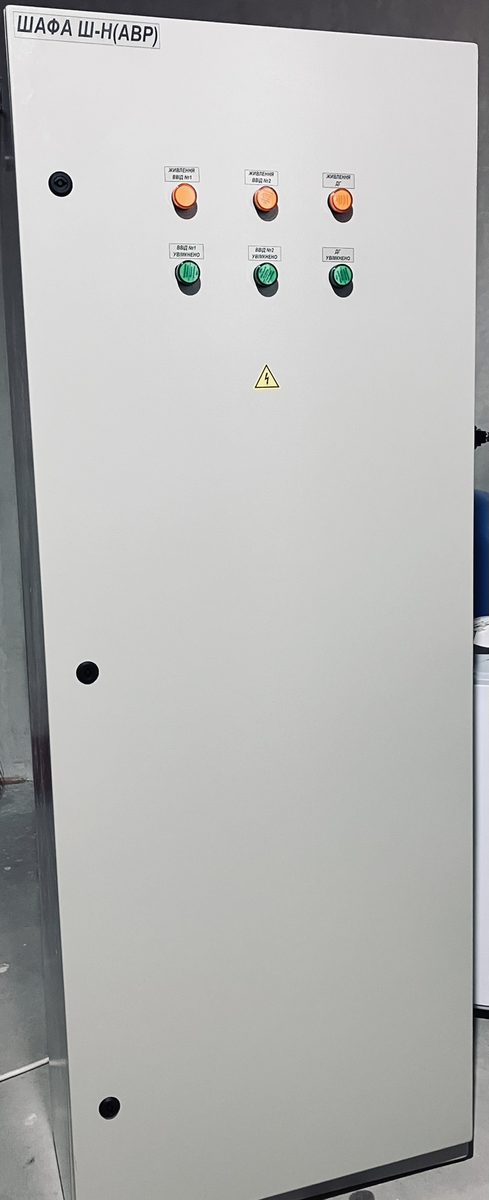

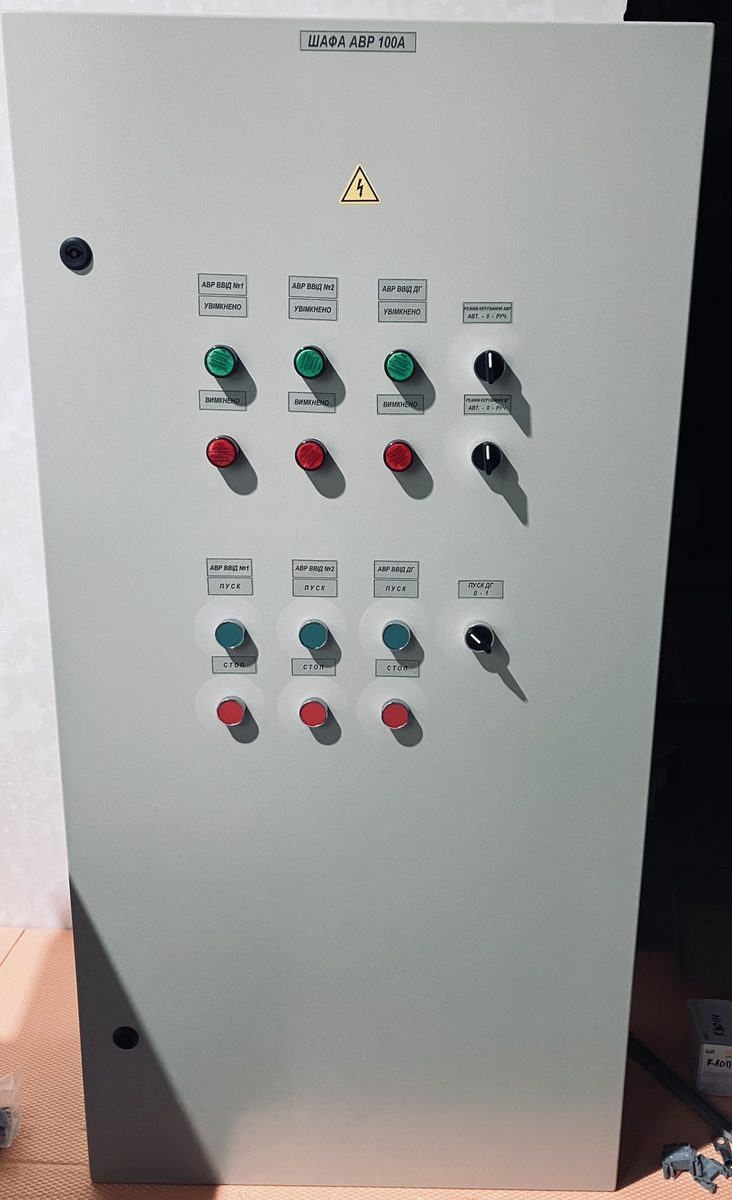

Лицьова панель має повний набір органів ручного керування для кожного з трьох вводів: перемикач режиму АВТ/0/РУЧ, кнопки ПУСК і СТОП, індикатори стану «Увімкнено» та «Вимкнено». Для дизель-генератора додатково передбачено окремий перемикач режиму та кнопку ПУСК ДГ — що дозволяє запустити генератор вручну без переведення всієї шафи в ручний режим.

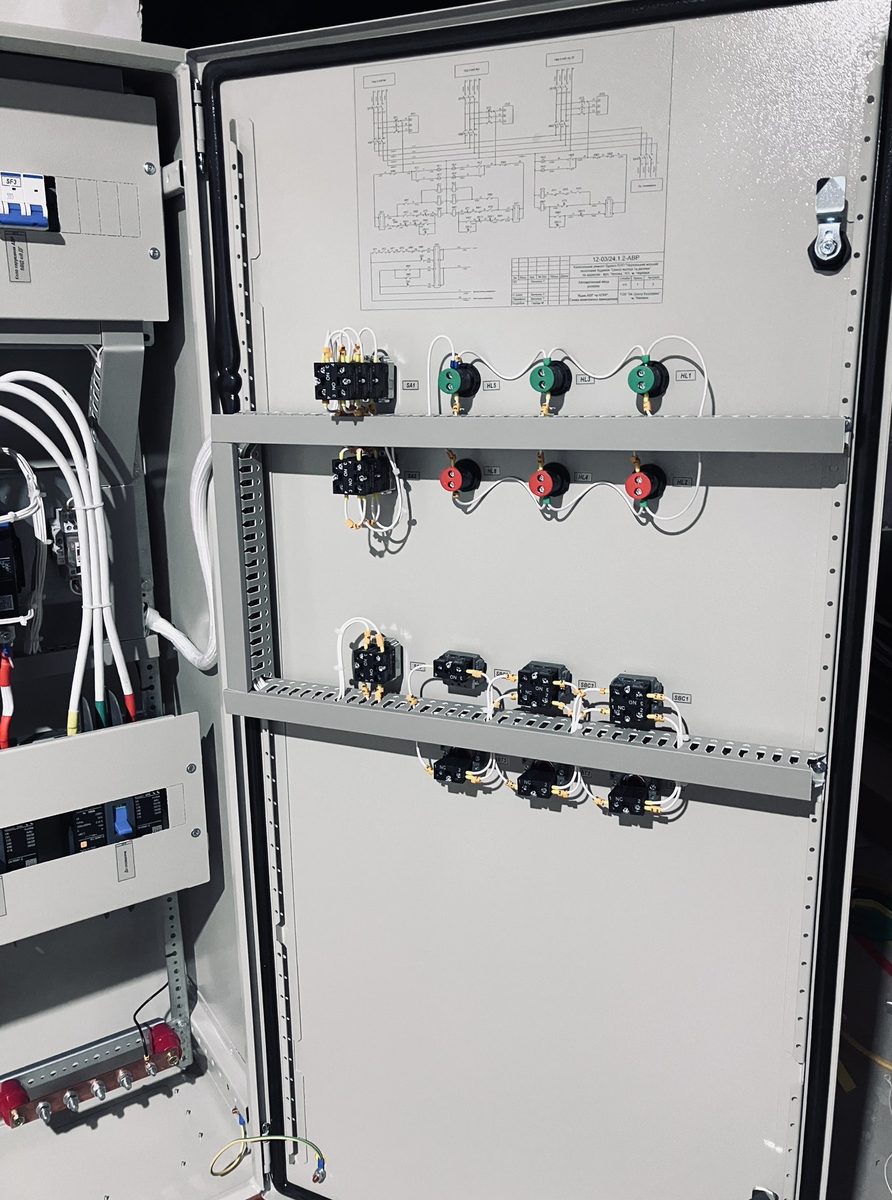

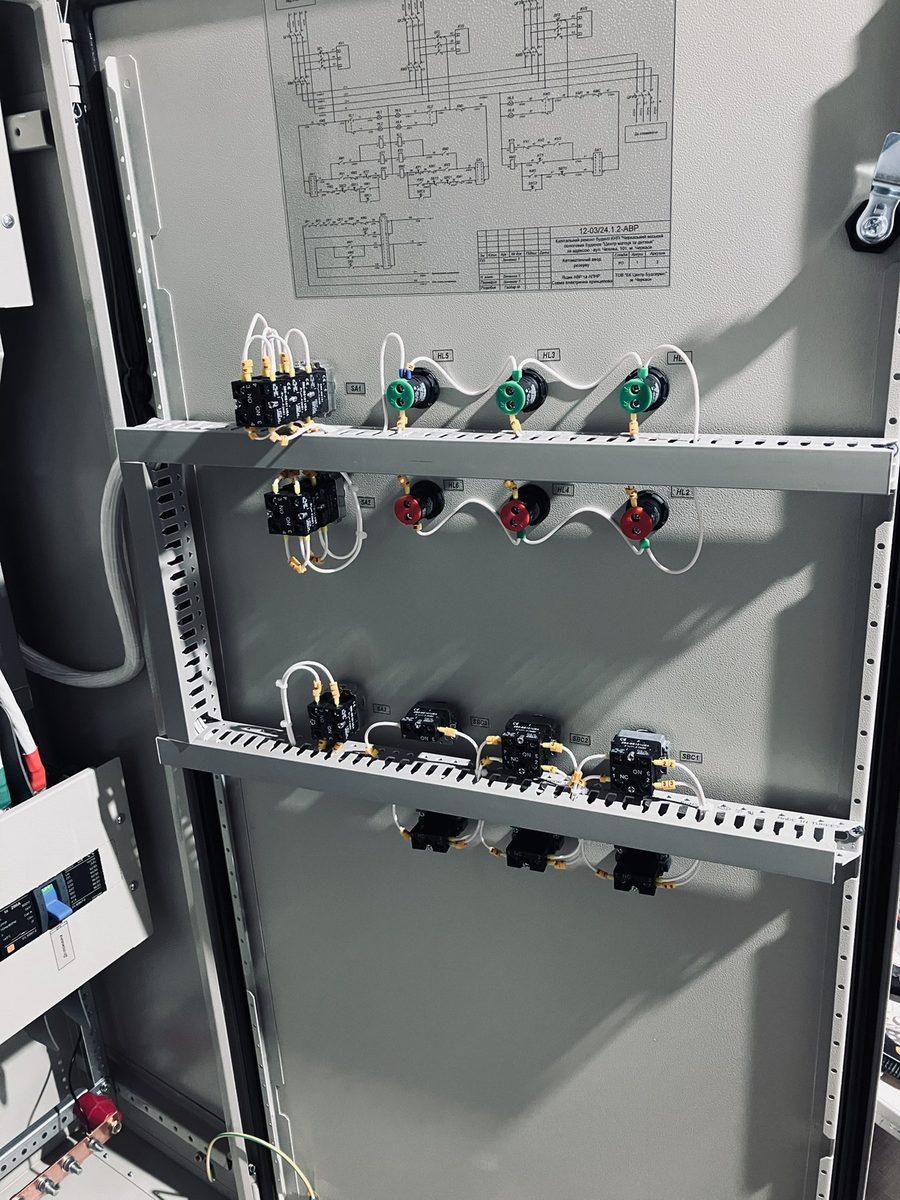

На внутрішній стороні дверцят розміщено принципову електричну схему та сигнальну арматуру — лампи HL зеленого та червоного кольору для оперативного контролю стану кожного каналу живлення.
| Номінальний струм | 100А і 200А (два шафи однакової конструкції) |
| Кількість вводів | 3 (ввід №1, ввід №2, дизель-генератор) |
| Режим керування АВР | Автоматичний / 0 / Ручний (перемикач) |
| Режим керування ДГ | Автоматичний / 0 / Ручний (перемикач) + кнопка ПУСК ДГ |
| Силові комутаційні апарати | Контактори Chint NXC |
| Апарати захисту і керування | Chint (автомати SF, реле KV, реле часу KT) |
| Сигналізація | Індикатори живлення та стану кожного вводу (зелений/червоний) |
| Пуск/стоп кожного вводу | Окремі кнопки ПУСК і СТОП для АВР ввід №1, №2, ДГ |
| Гарантія | 12 місяців |
Зателефонуйте, напишіть на email або в месенджер — відповімо протягом 1–2 робочих днів та розрахуємо вартість.
