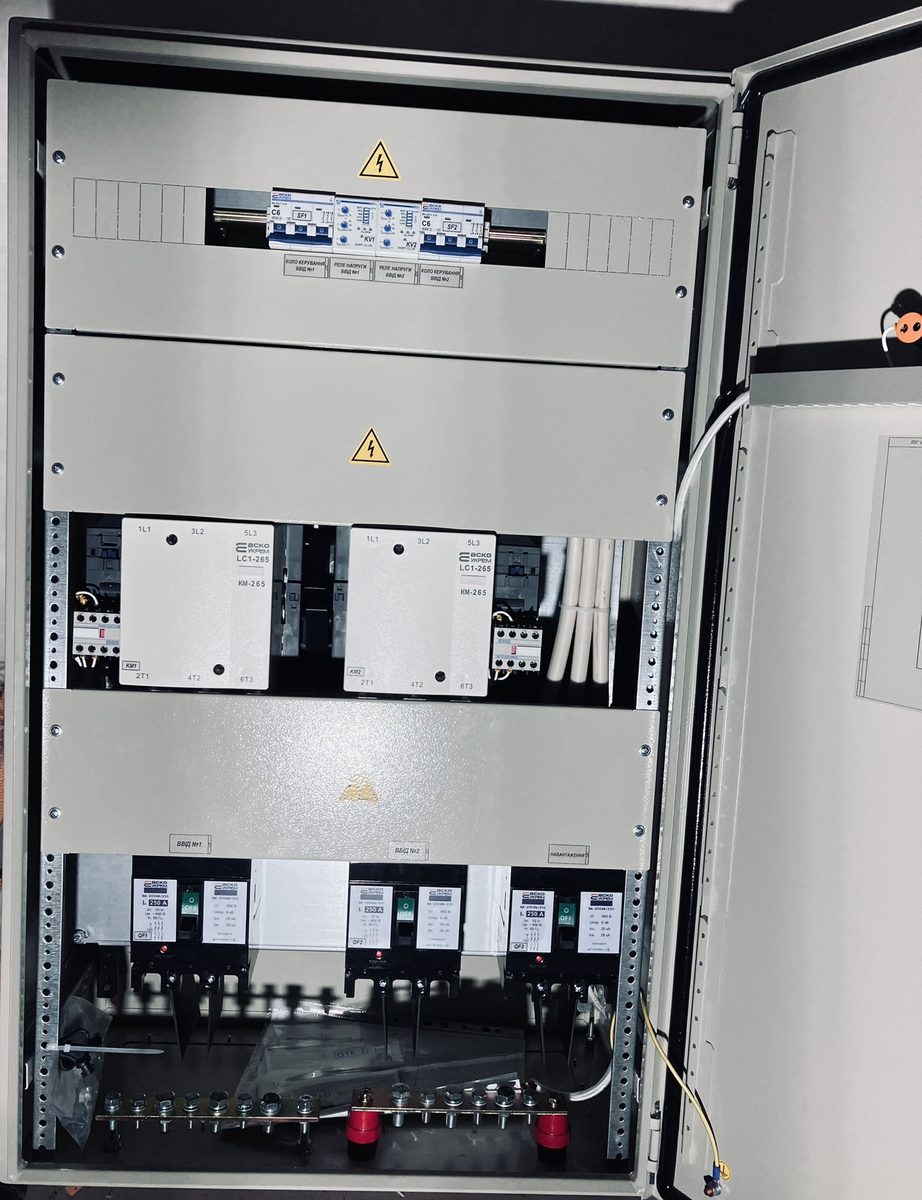

Шафа АВР на 250А виконана на силових контакторах АСКО-УКРЕМ LC1-265 і призначена для автоматичного перемикання між двома вводами живлення. Кожен ввід контролюється власним реле напруги — при зникненні або погіршенні параметрів основного вводу схема автоматично перемикається на резервний.
Три автомати АСКО-УКРЕМ ВА-2004N/250 на 250А захищають відповідно перший і другий вводи та вихід на навантаження. Між контакторами KM1 і KM2 реалізовано механічне та електричне блокування, що унеможливлює одночасне підключення обох вводів. Стан активного вводу відображається на лицевій панелі двома індикаторами. Принципова схема АВР розміщена на внутрішній стороні дверей для зручності обслуговування.
| Номінальний струм | 250А |

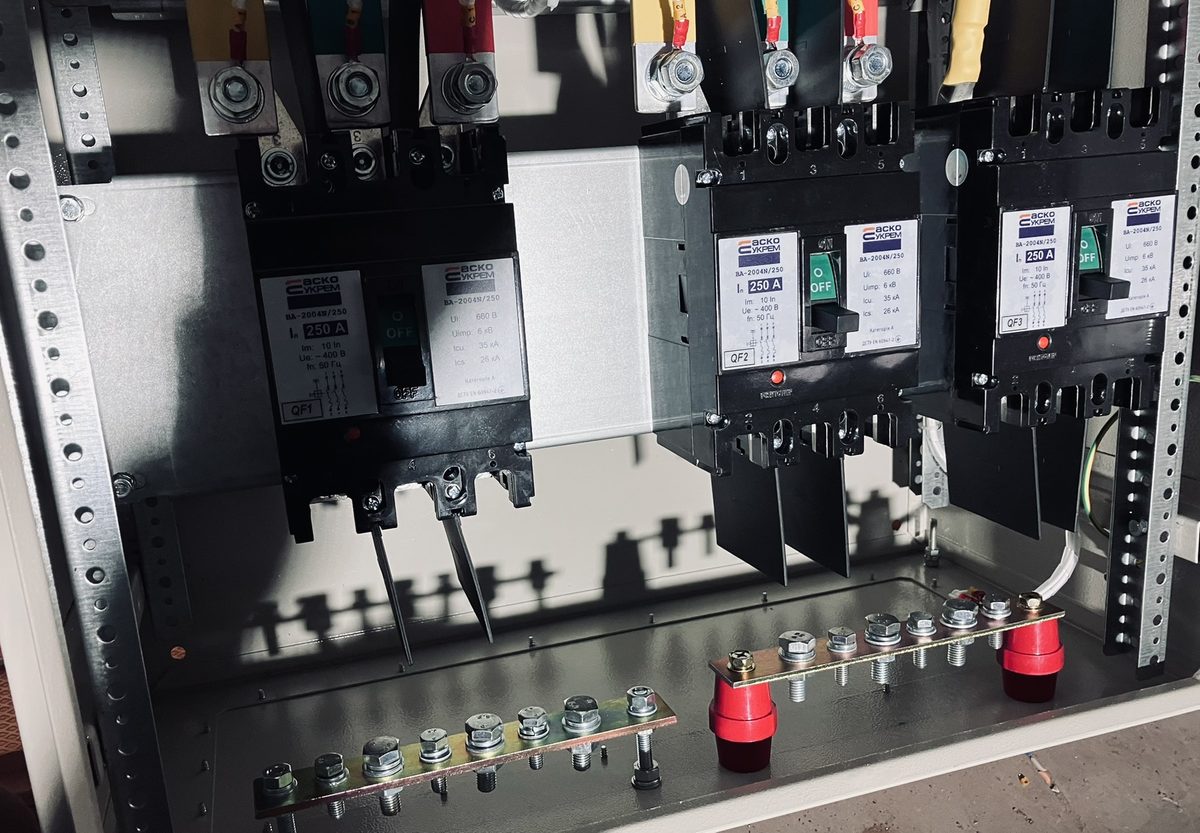

| Вводні автомати | АСКО-УКРЕМ ВА-2004N/250, 250А — два вводи та вихід на навантаження |
| Силові контактори АВР | АСКО-УКРЕМ LC1-265 (KM-265) — два контактори з механічним та електричним блокуванням |

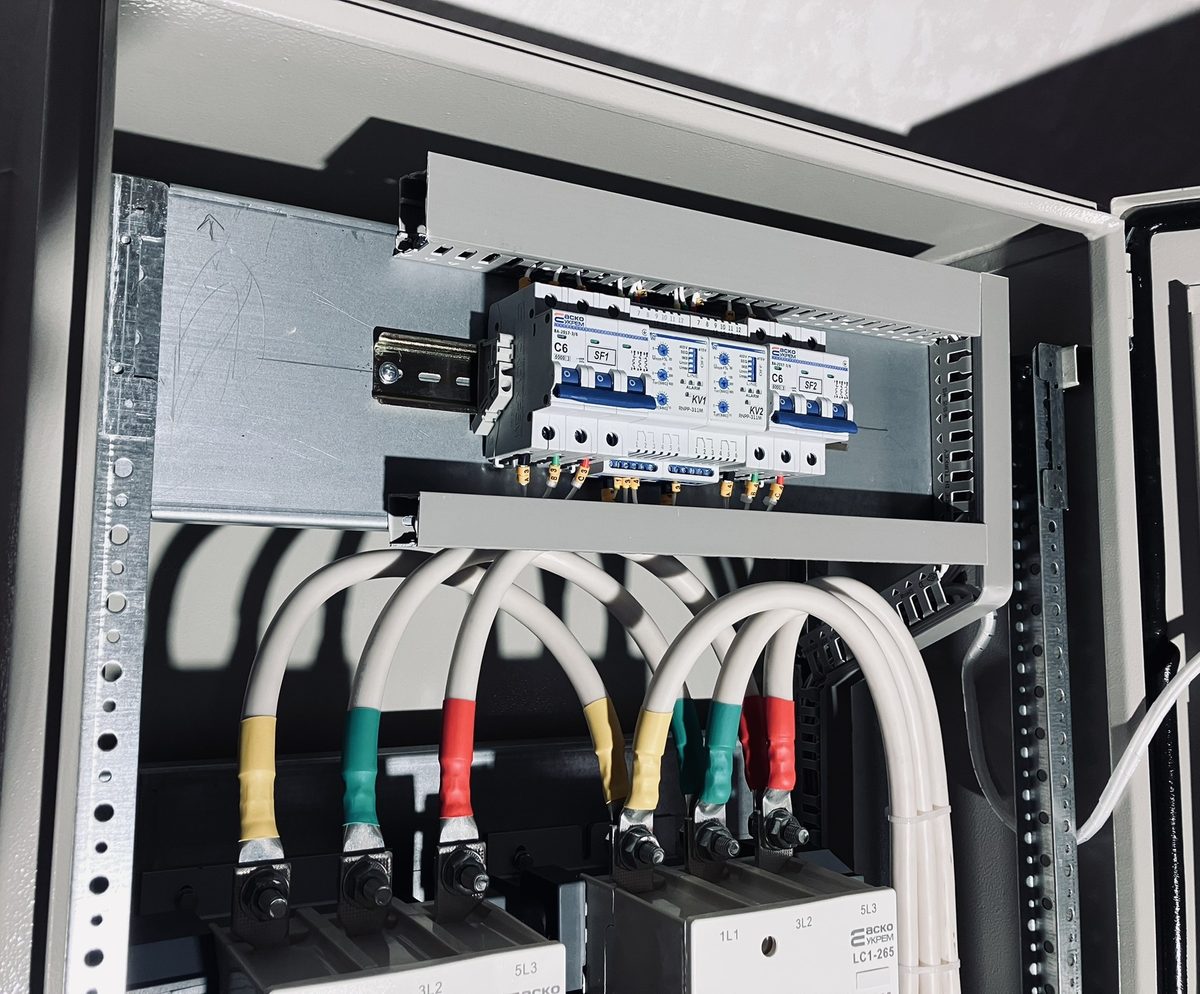

| Схема АВР | На силових контакторах, з реле контролю напруги KV1/KV2 для кожного вводу |
| Індикація | «Увімкнено Ввід №1» / «Увімкнено Ввід №2» на лицевій панелі |

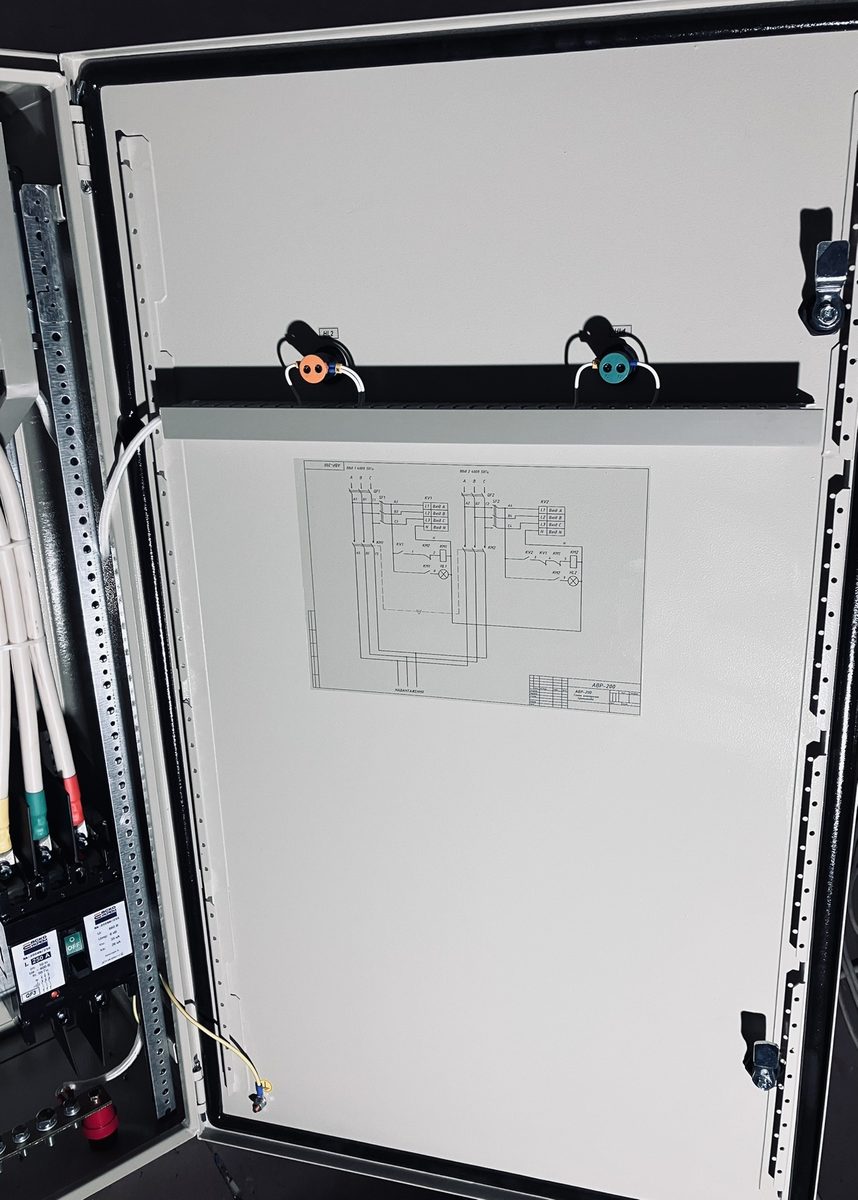

| Схема підключення | Розміщена на внутрішній стороні дверей |
| Гарантія | 12 місяців |
