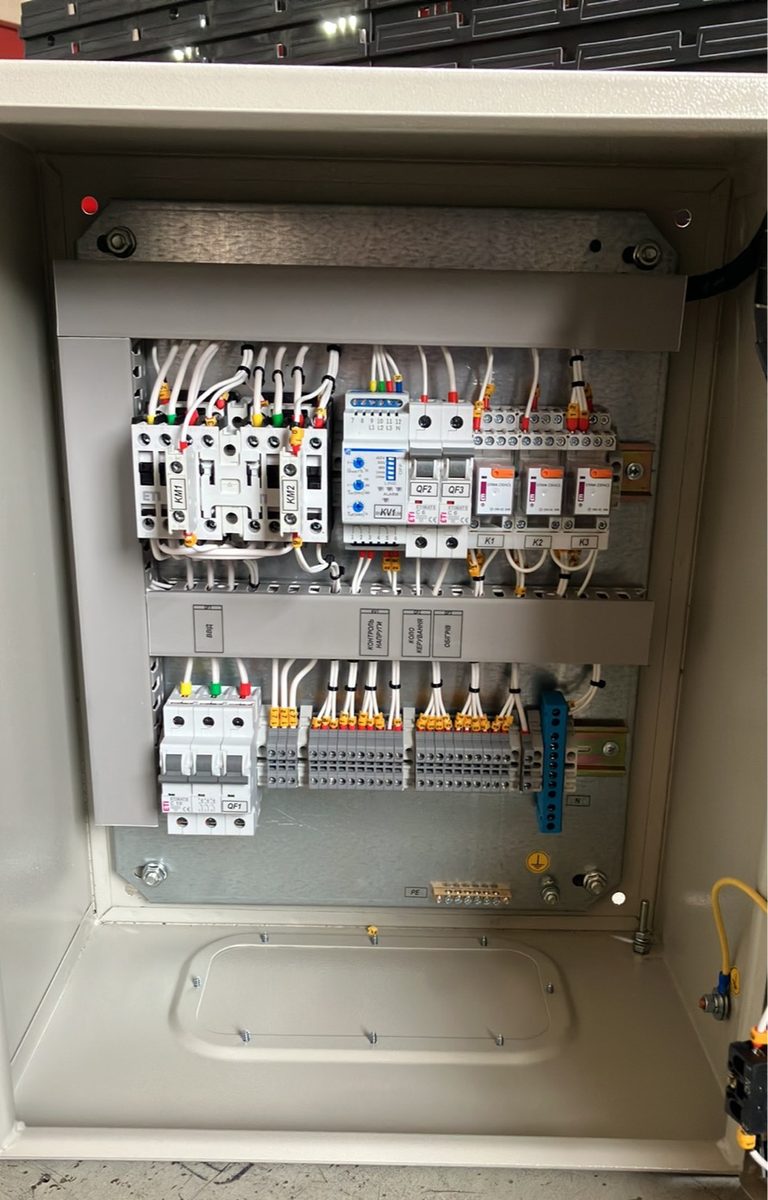

Щит керування засувкою (ЩУЗ) призначений для управління електроприводною засувкою в автоматичному та ручному режимах. Перемикання між режимами виконується ключем на лицевій панелі.

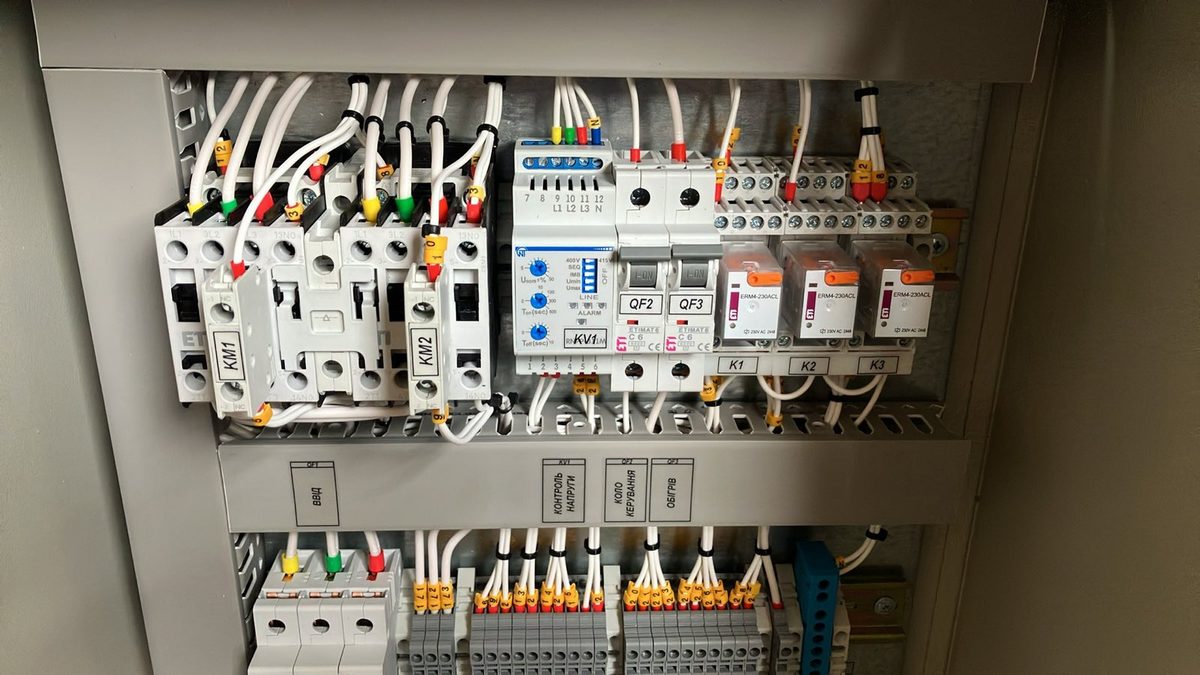

Силова частина побудована на реверсивній схемі з двома контакторами ETI: один відповідає за відкриття засувки, другий — за закриття. Блокування між контакторами унеможливлює їх одночасне спрацювання. Захист від низької та високої напруги, перекосу та чередування фаз забезпечує коректну роботу приводу в умовах нестабільної мережі.

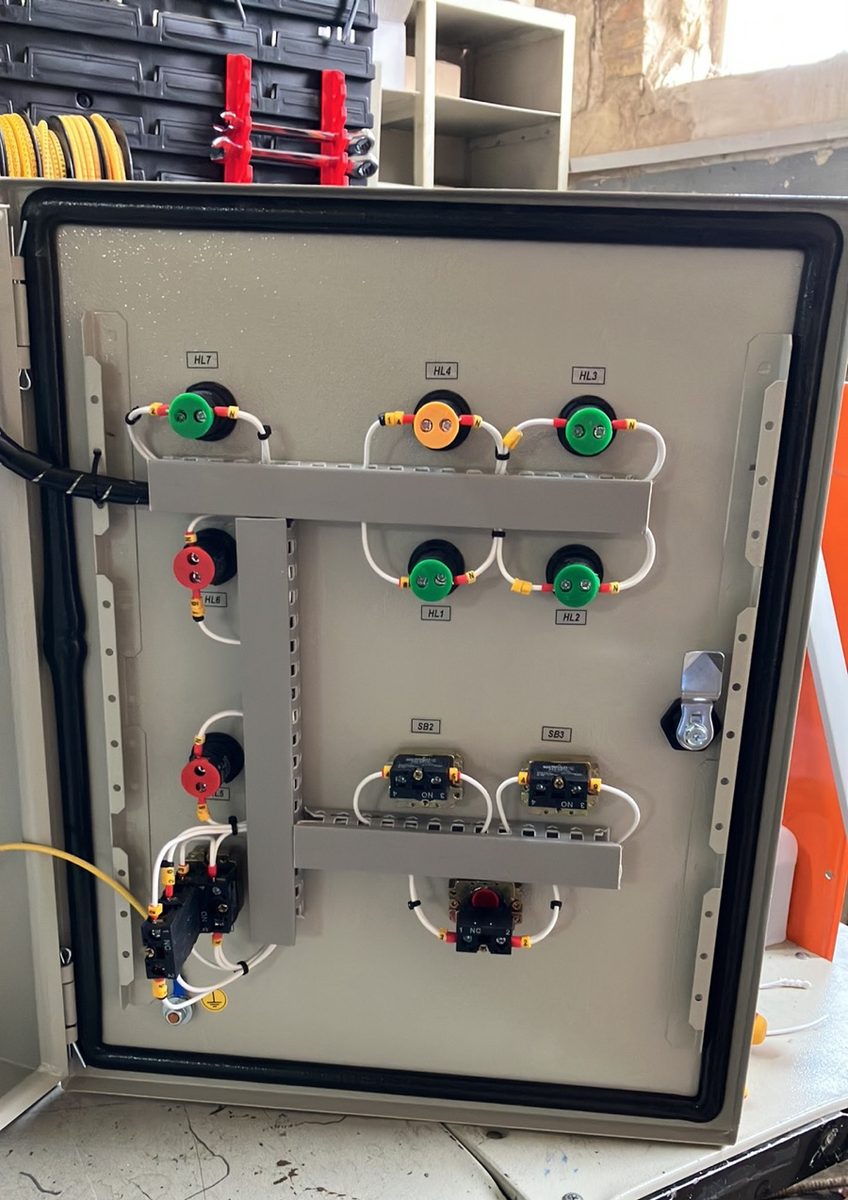

Лицева панель інформує оператора про поточний стан: засувка відкрита, засувка закрита, відкривається, закривається, а також сигналізує про наявність живлення, активний ручний режим та аварійне заклинювання засувки. Керування відкриттям і закриттям виконується кнопками «Відкрити» / «Закрити» / «Стоп». Диспетчеризація передбачена.
| Призначення | Керування електроприводною засувкою |
| Режими керування | Ручний / Автоматичний (перемикач) |
| Керування приводом | Реверсивна схема — відкриття та закриття |
| Індикація стану | Засувка відкрита, засувка закрита, відкривається, закривається |
| Додаткова індикація | Живлення, ручне керування, засувка заклинила |
| Захист мережі | Захист від низької та високої напруги, перекосу та чередування фаз |
| Апарати захисту | ETI |
| Диспетчеризація | Передбачена |
| Гарантія | 12 місяців |
