Шафа керування виготовлена для агропідприємства та призначена для керування насосом №3 і розподільним клапаном технологічної лінії. З лицьової панелі оператор подає і знімає живлення насоса, перемикає клапан та контролює стан установки за допомогою сигнальних індикаторів. Передбачено кнопку аварійного відключення типу «гриб».

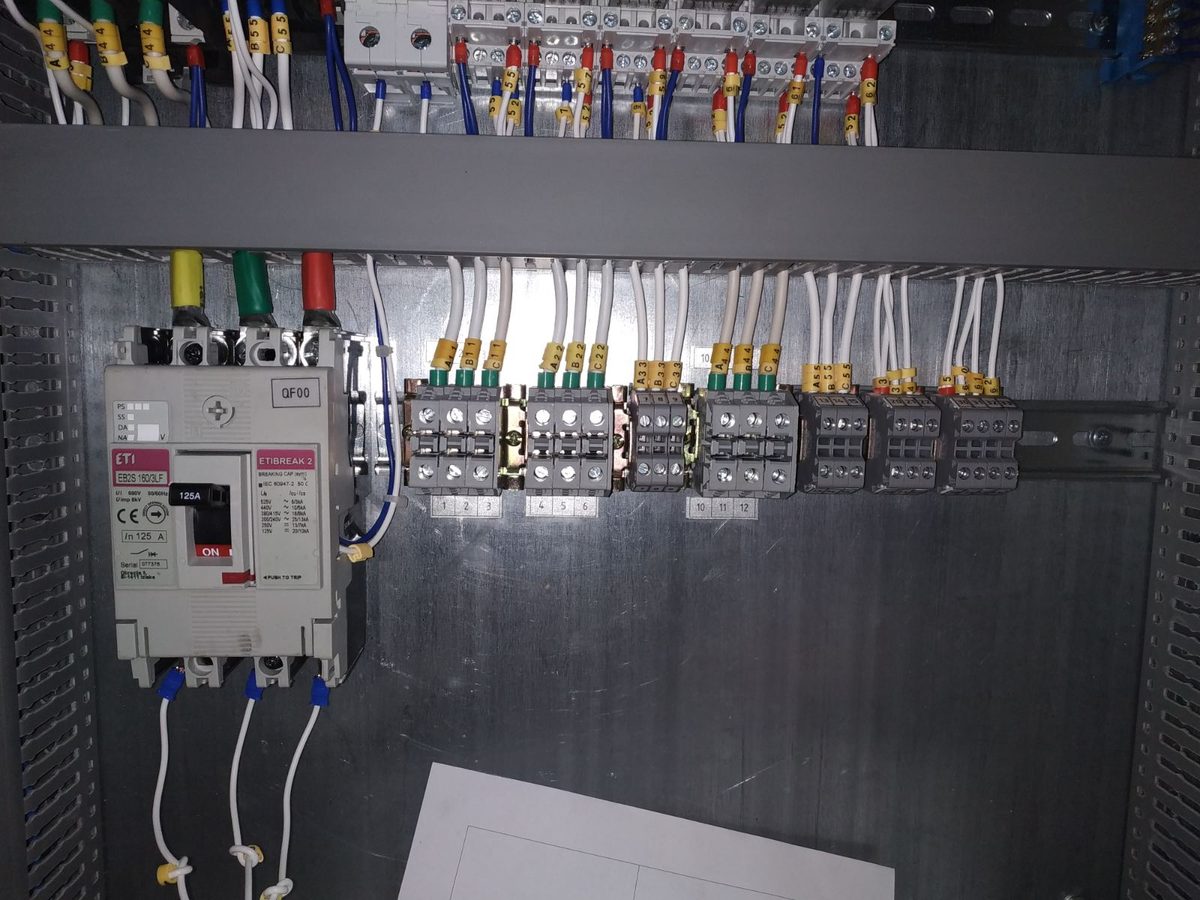

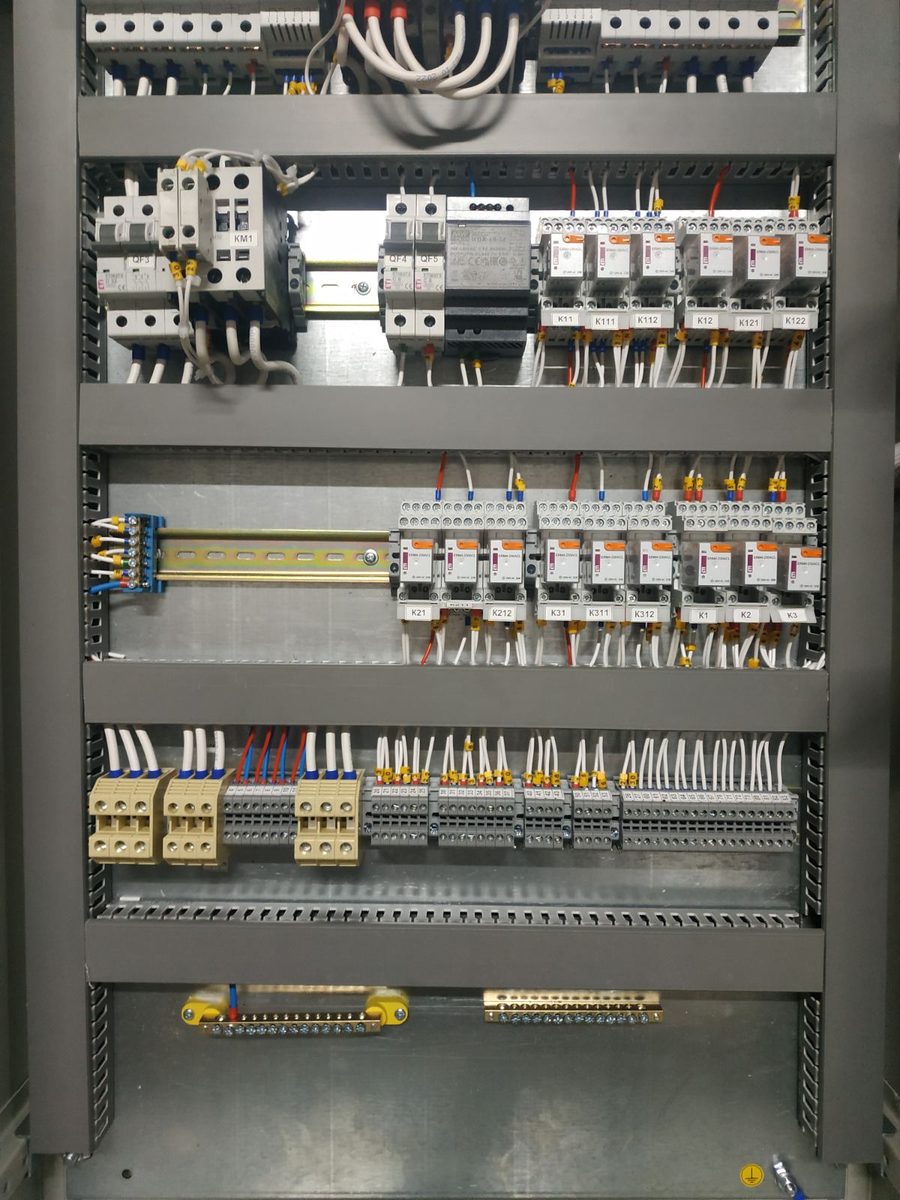

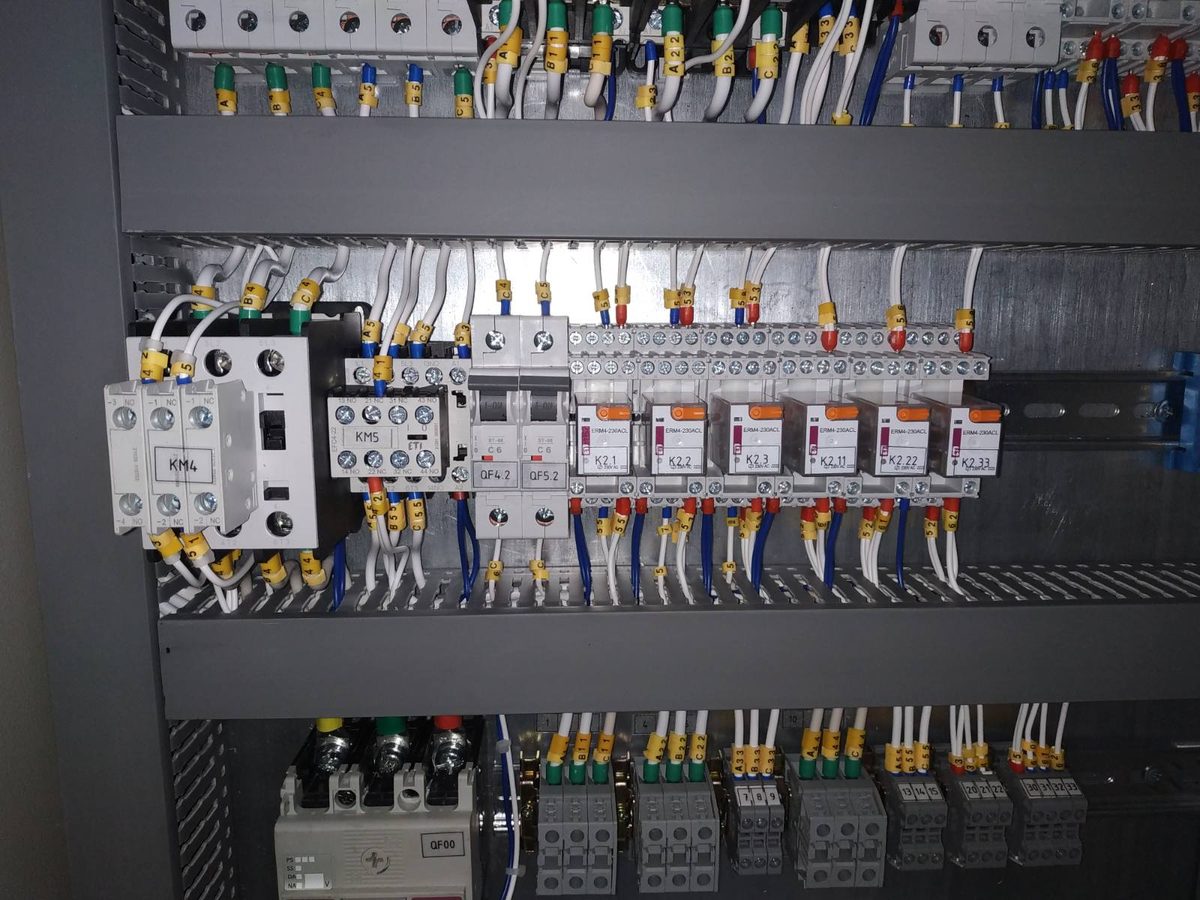

Вступний автомат ETI ETIBREAK 2 на 125А захищає шафу від струмів короткого замикання і перевантажень. Пуск насоса — прямий, через контактори ETI. Виходи розподілені на сепаратор №3 і лагуну №4. Вузол керування клапаном побудований на контакторах KM4, KM5 і проміжних реле ETI ERM4.

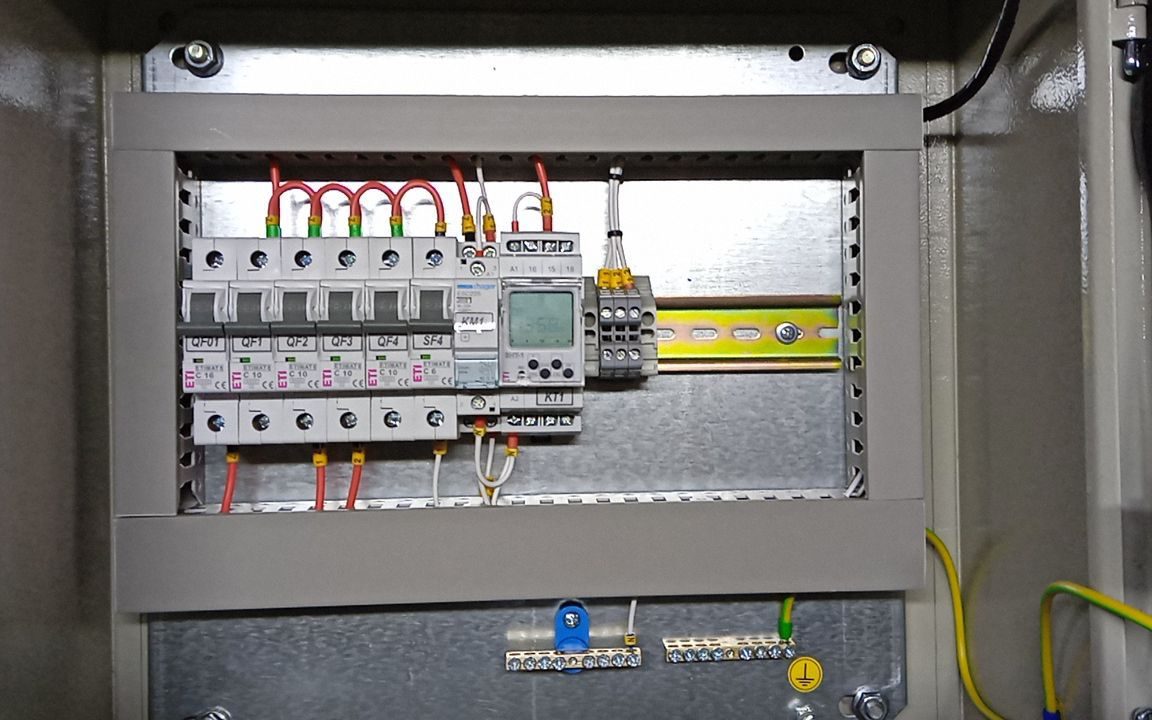

Окремий вузол із реле часу та автоматами ETI ETIMAT забезпечує автоматизацію циклів роботи установки. Монтаж виконано акуратно: кабелі марковані, кожна група клем підписана.
| Вступний автомат | ETI ETIBREAK 2 EB2S 160/3LF, 125А |
| Пуск двигуна | Прямий пуск (контактори ETI) |
| Керування | Насос №3, клапан-розподільник №3 |
| Виходи навантаження | Сепаратор №3, Лагуна №4 |
| Лицьова панель | Кнопки та індикатори: живлення, подача/зняття живлення, перемикання клапана, стоп |
| Аварійне відключення | Кнопка-гриб на лицьовій панелі |
| Апарати захисту та керування | ETI |
| Гарантія | 12 місяців |
