ВРЩ 200А для магазину з кав'ярнею

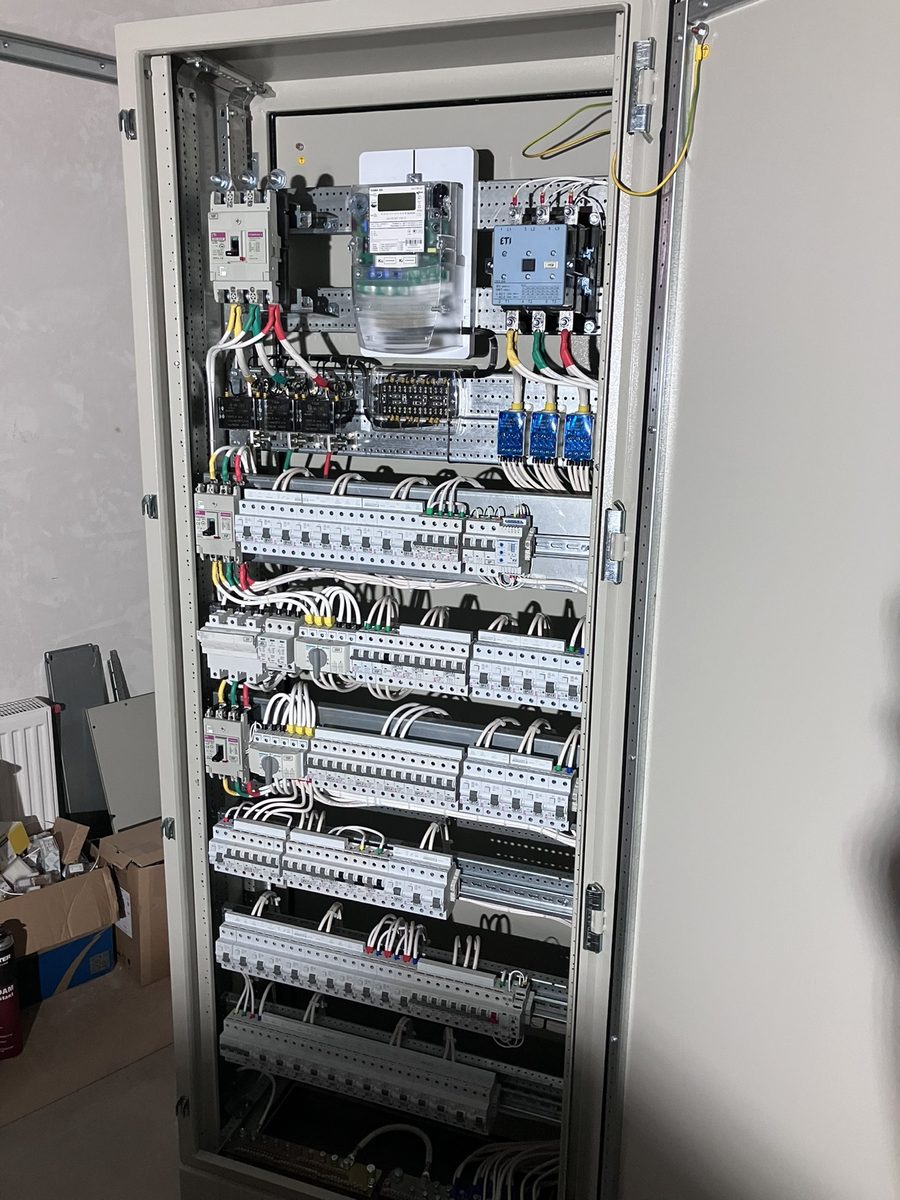

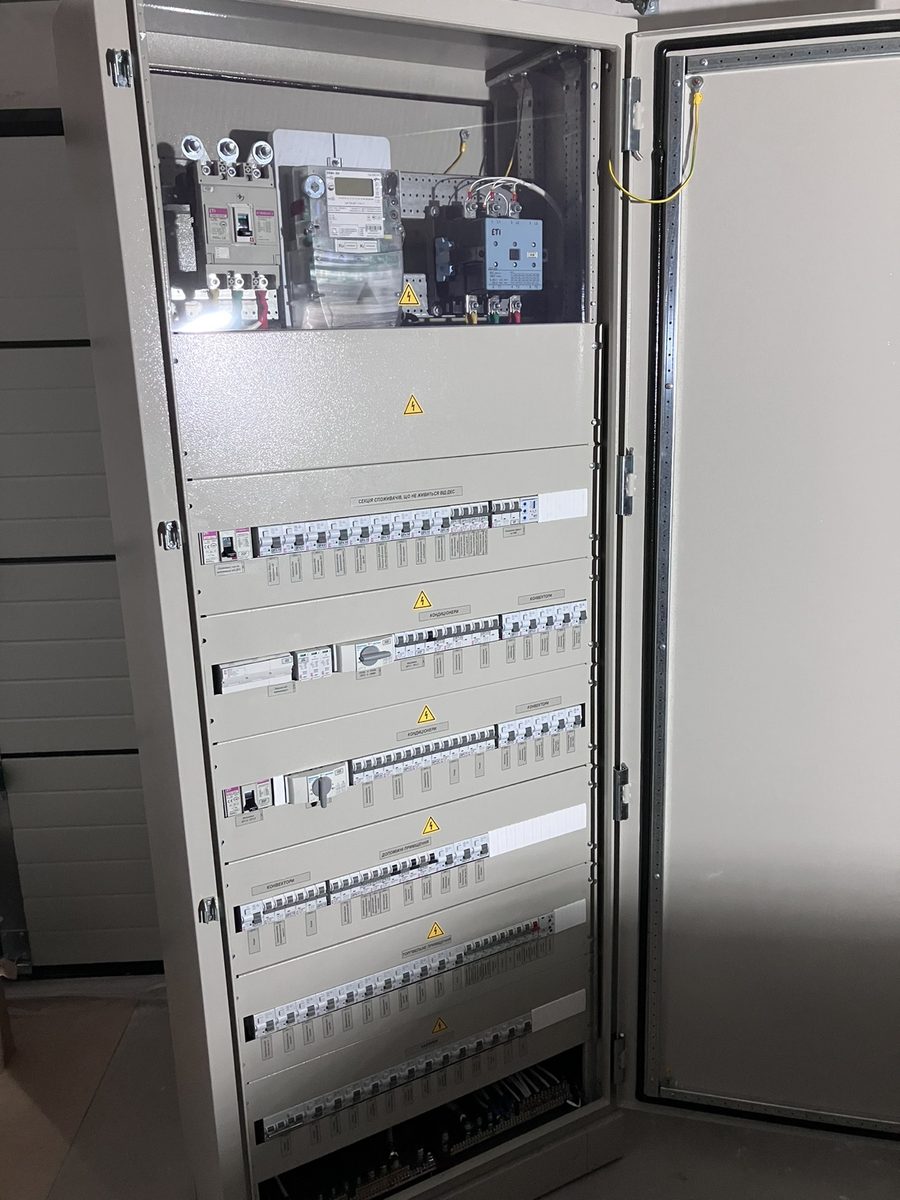

Ввідно-розподільчий щит на 200А виготовлено для торгового приміщення з кав’ярнею. Щит забезпечує облік електроенергії, розподіл по групах споживачів та контроль якості мережі.

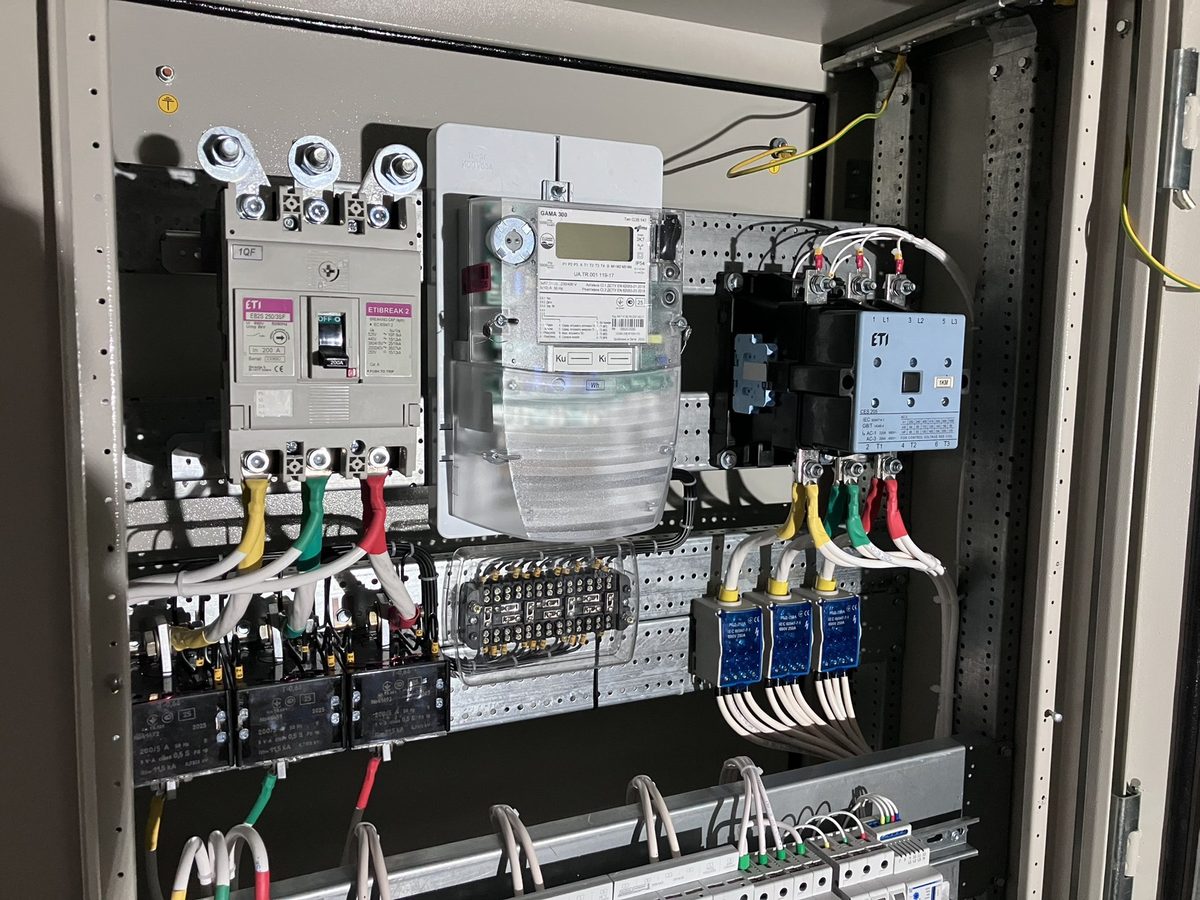

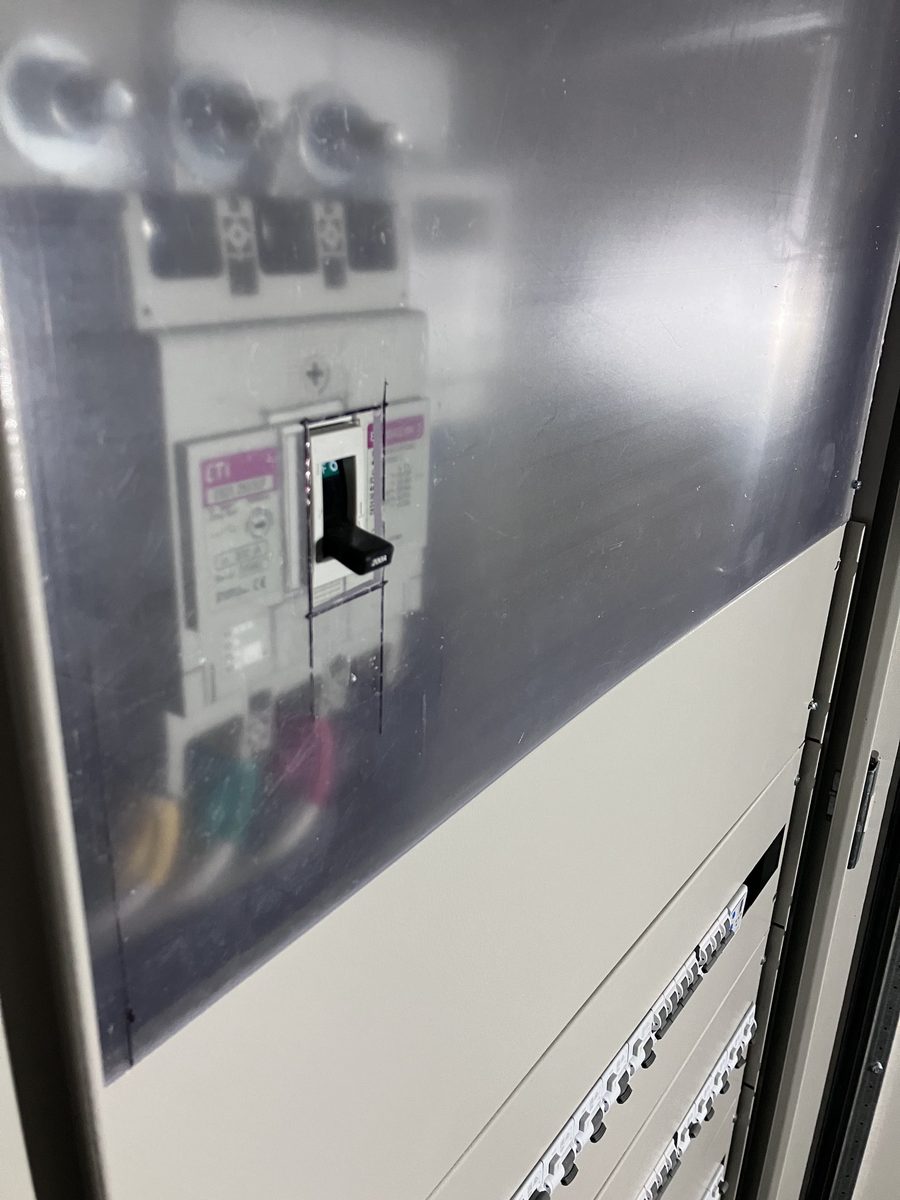

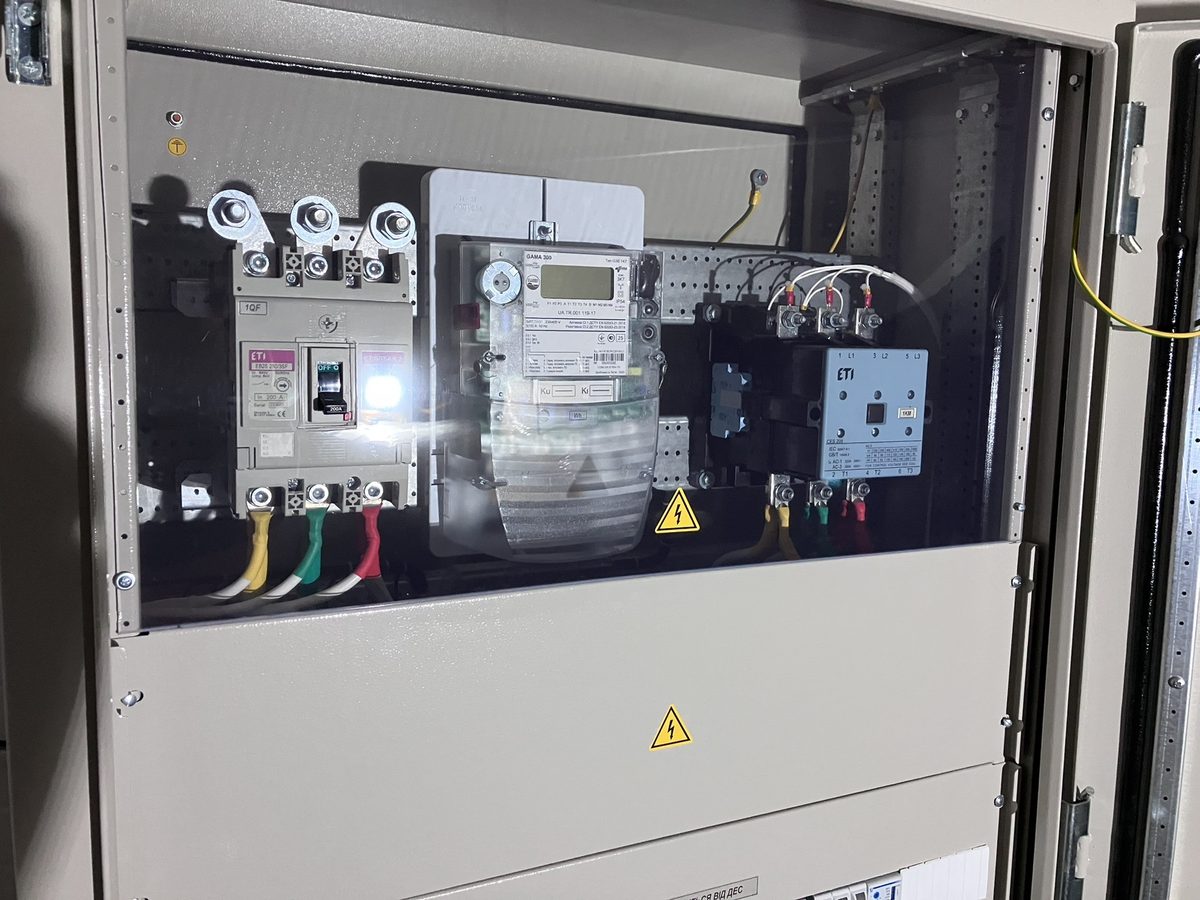

Вступний автомат ETI EB2S 250/3SF на 200А поєднано з трифазним лічильником GAMA 300. Контактор ETI відповідає за автоматичне відключення навантаження при погіршенні якості мережі — це окрема функція, не пов’язана з резервним живленням від генератора.

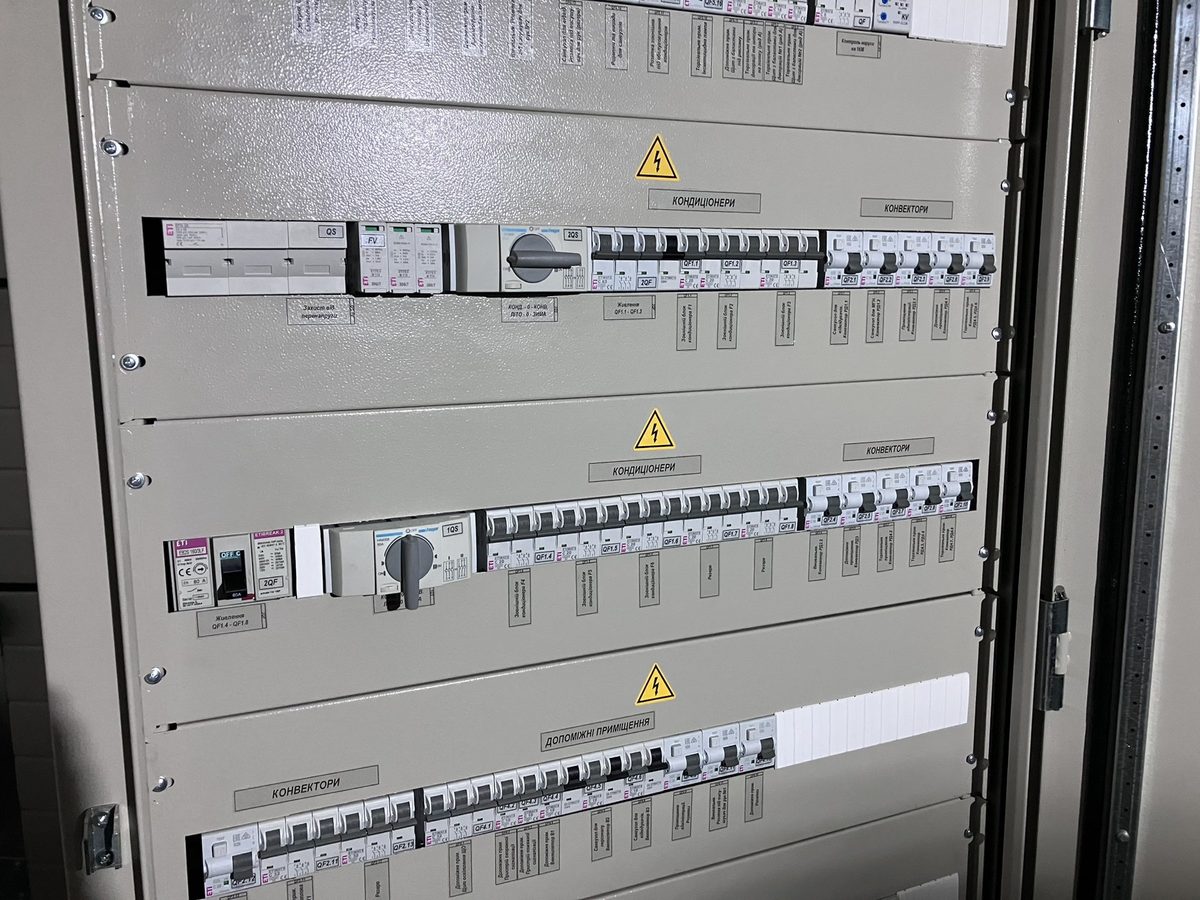

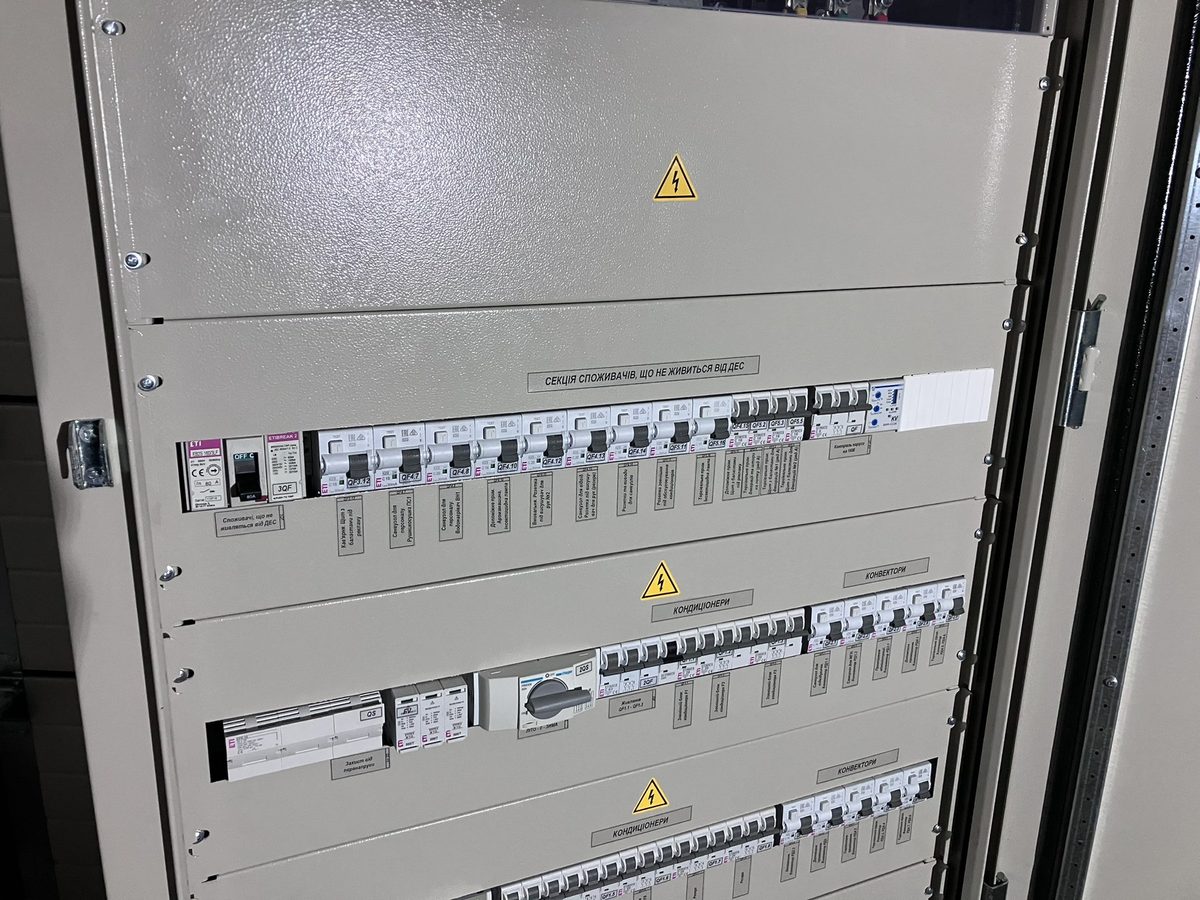

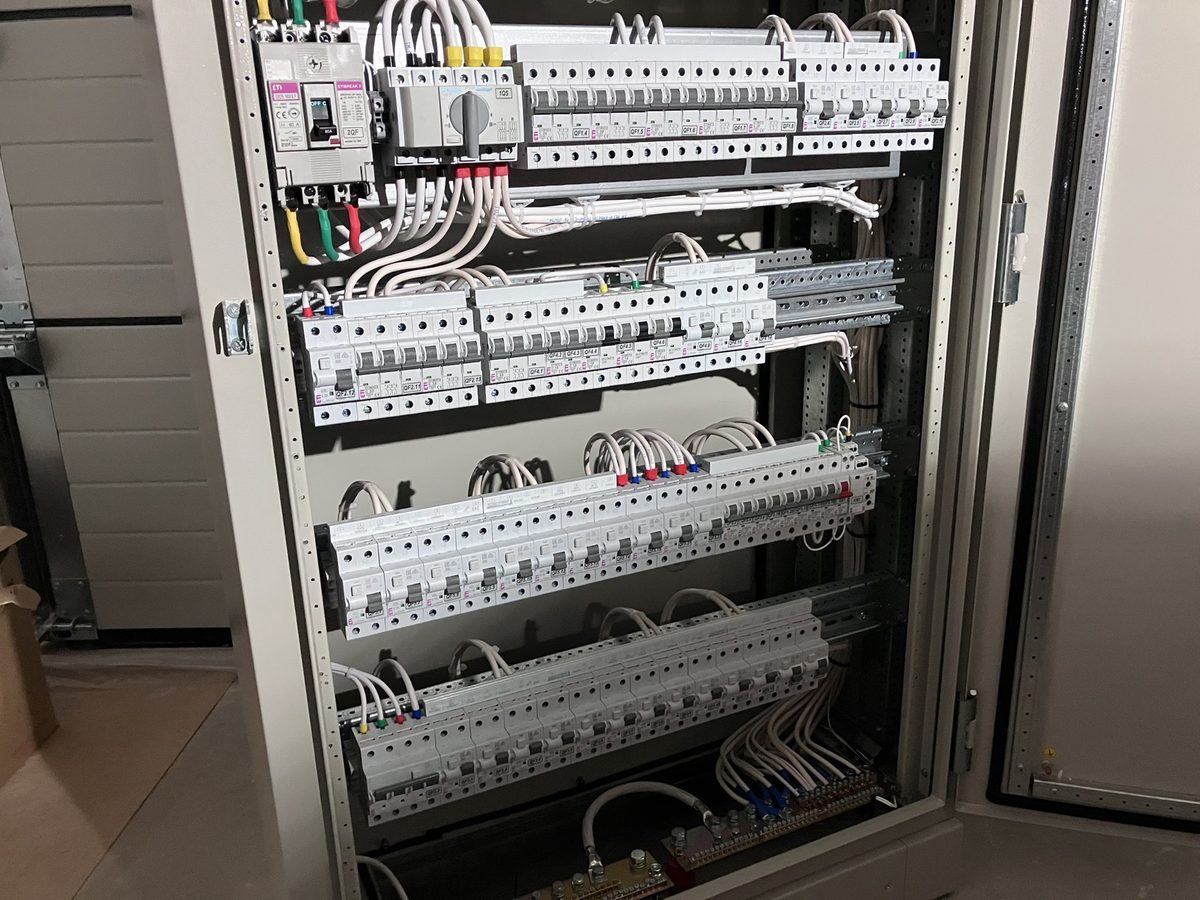

Щит має секцію, яка живиться незалежно від резервного джерела, та секцію з підключенням до АВР генератора (сам вузол АВР встановлено окремо біля дизель-генератора). Передбачено перемикач режиму Літо/Зима для перемикання живлення між кондиціонерами та конвекторами залежно від сезону.

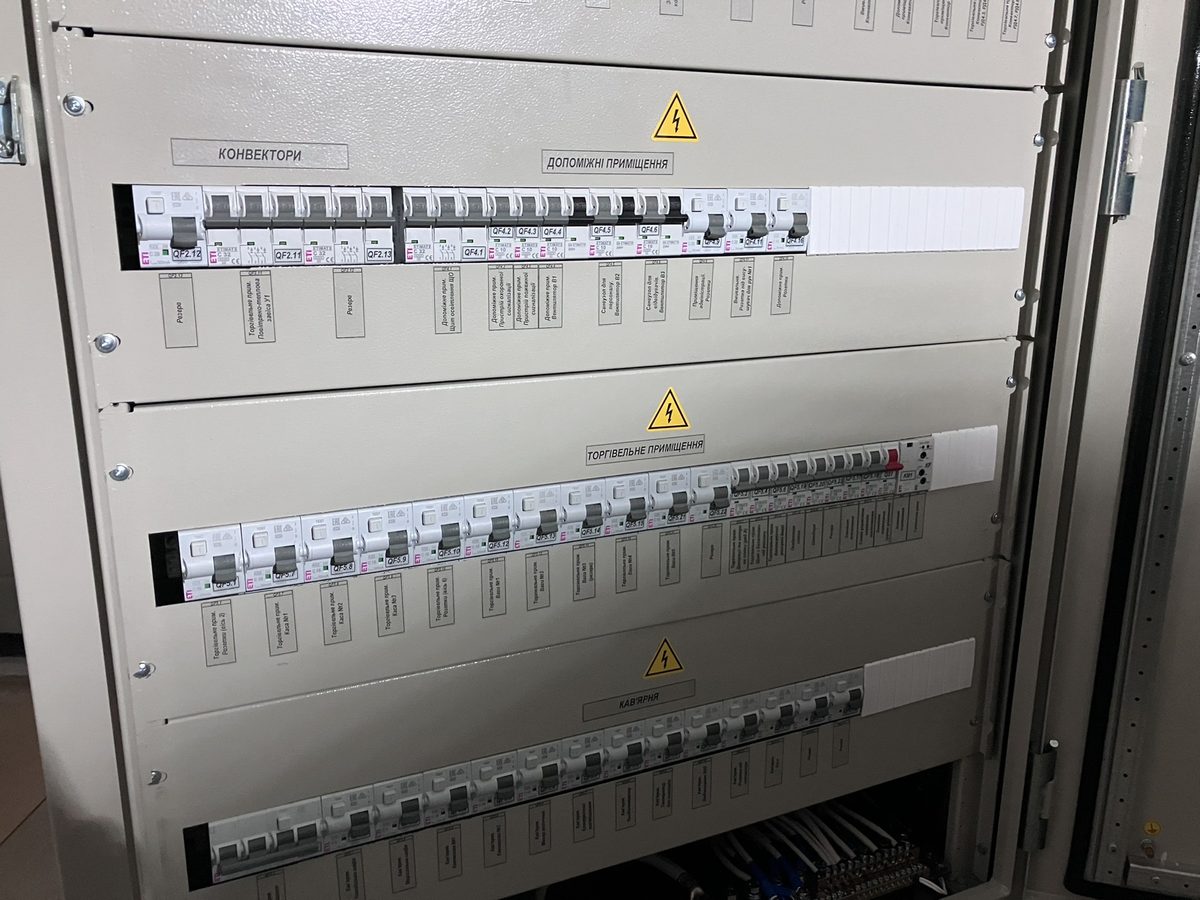

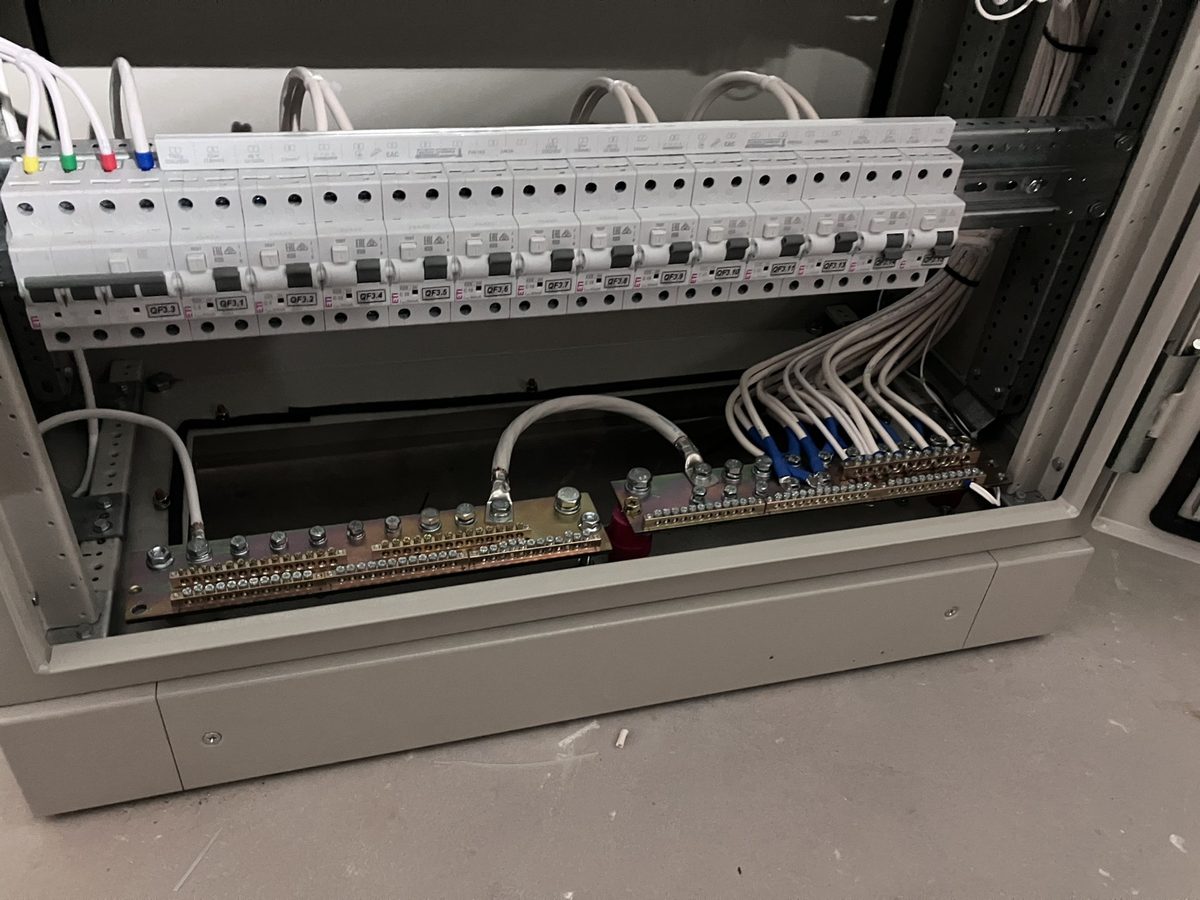

Розподіл навантаження виконано по групах: торгівельне приміщення (каси, ваги, освітлення), кав’ярня, кондиціонери, конвектори та допоміжні приміщення (охоронна та пожежна сигналізація, вентилятори). Кожна група промаркована окремою биркою для зручного обслуговування.
