Шафа керування зенітними ліхтарями виконана на базі програмованого логічного контролера ОВЕН ПР100. Шафа забезпечує керування приводами двох незалежних зон з можливістю ручного управління безпосередньо з лицевої панелі.

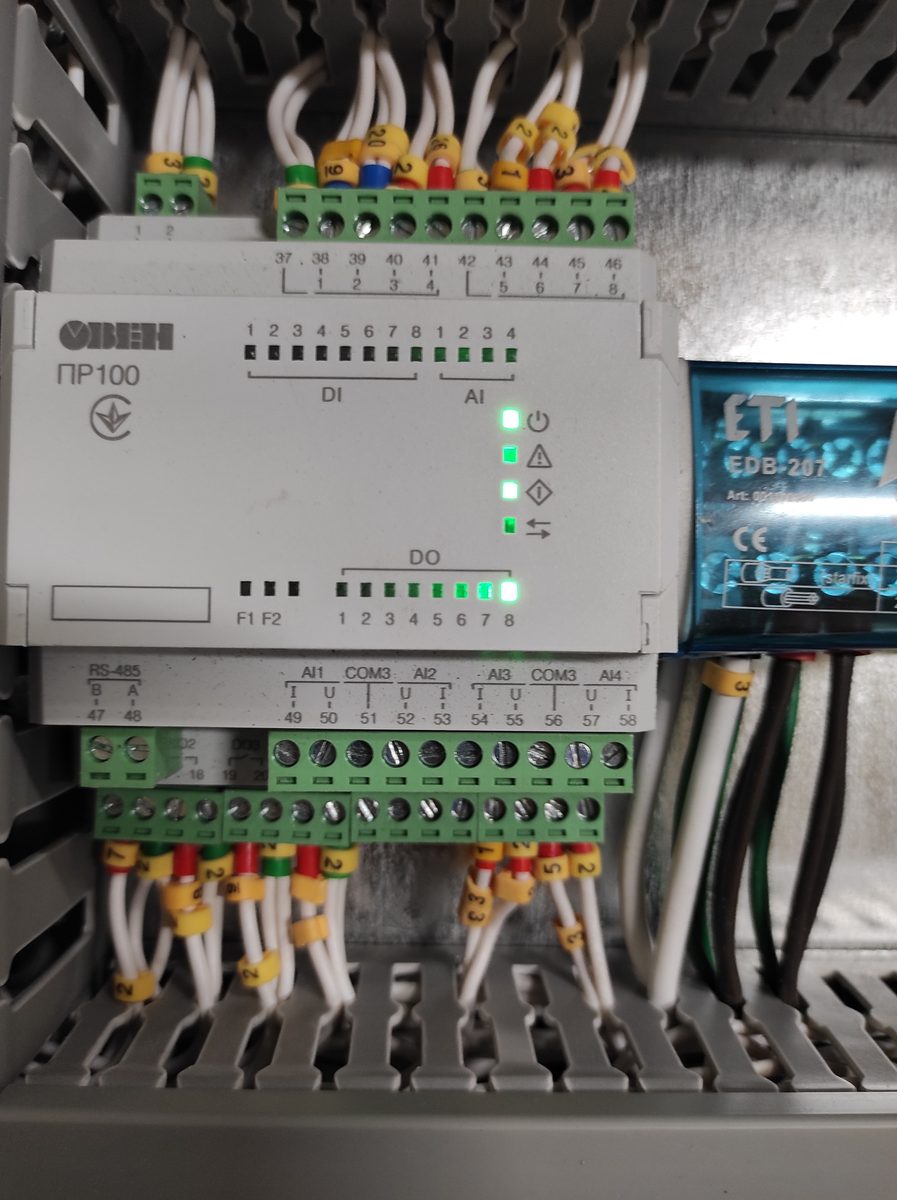

Виконавча частина побудована на 11 реле ETI EDB-207, згрупованих по каналах K1–K11. Живлення керуючих кіл — від блоку Mean Well SDR-960-24 (24В / 40А). Зв’язок з верхнім рівнем автоматизації передбачений через інтерфейс RS-485.

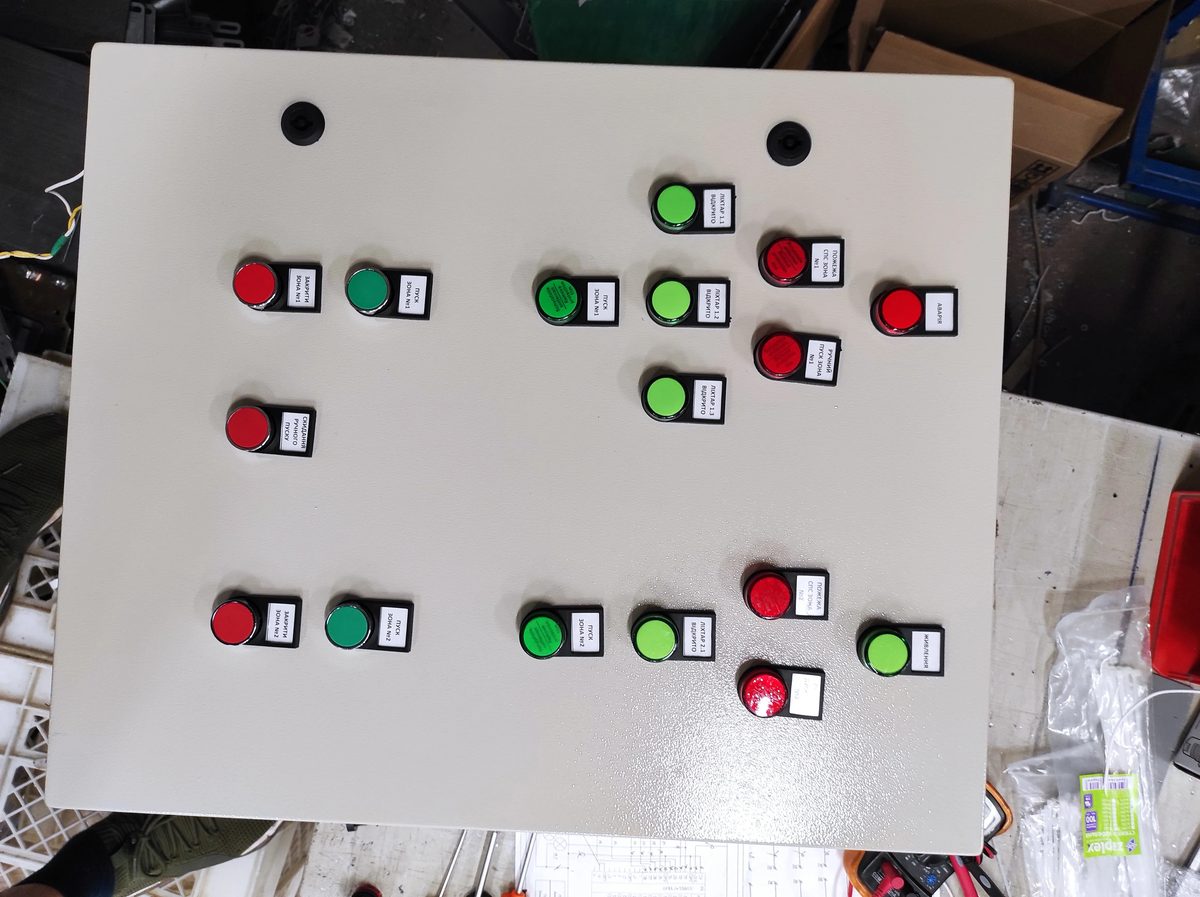

Лицева панель оснащена кнопками пуск/стоп для кожної зони та кожного приводу окремо, а також кнопкою загального аварійного відключення. Індикаторні лампи відображають поточний стан відкриття приводів та сигналізують про аварійні ситуації.
| ПЛК | ОВЕН ПР100 (8 DI, 4 AI, 8 DO) |
| Кількість зон | 2 зони |
| Кількість приводів | 3 приводи (Ф1.1, Ф1.2, Ф1.3) |
| Виконавчі реле | ETI EDB-207, 11 каналів (K1–K11) |
| Блок живлення | Mean Well SDR-960-24, 24В / 40А |
| Керування | Ручне з лицевої панелі — кнопки пуск/стоп по кожній зоні та приводу |
| Сигналізація | Індикація стану приводів, загальна аварія |
| Тип пуску | Прямий пуск |
| Інтерфейс зв'язку | RS-485 |
| Гарантія | 12 місяців |
