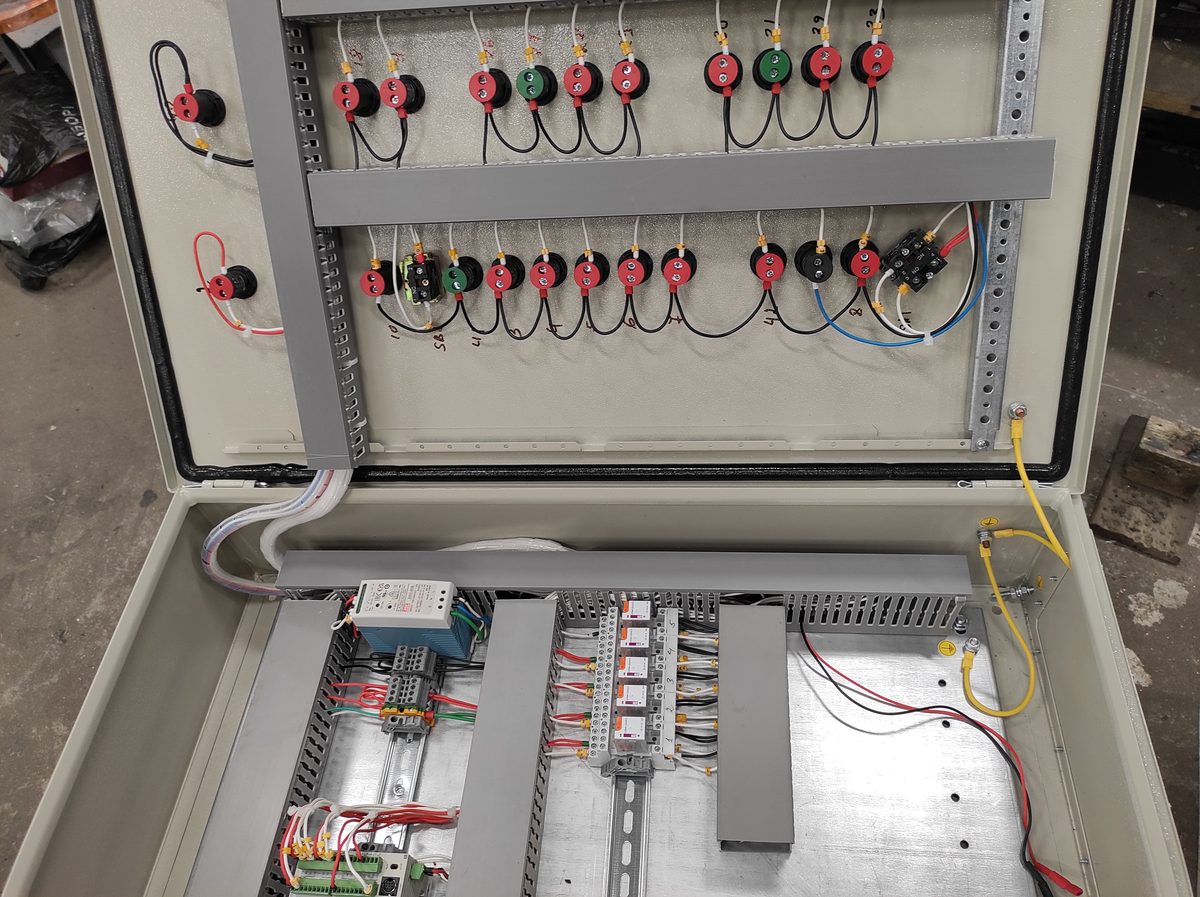

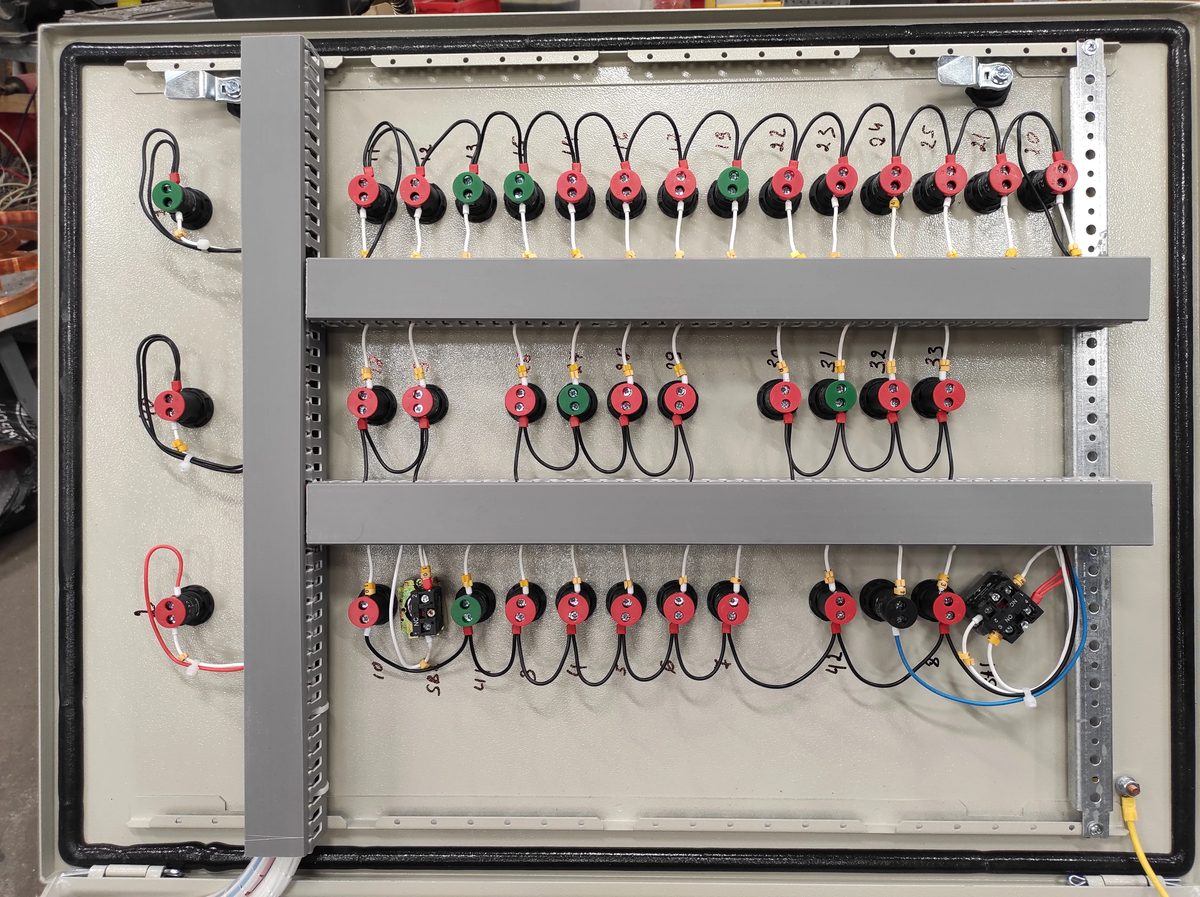

Шафа індикації виготовлена для насосної станції пожежогасіння. На лицьовій панелі зосереджено понад 50 сигнальних ламп, що відображають поточний стан усіх вузлів: живлення вводів, робота та ручне керування насосами, відкриття засувок, рівень у двох пожежних резервуарах, загальна аварія та сигнал пожежі.
Для кожного з двох резервуарів контролюється норма, низький рівень, перелив і сухий хід. Передбачено кнопки пуску насосної станції, скидання сигналу «Пуск ПК» та запуску станції вручну. Стан відкриття п’яти шаф ПК відображається окремими індикаторами. Звуковий зумер сигналізує про аварію; передбачено можливість блокування звуку.

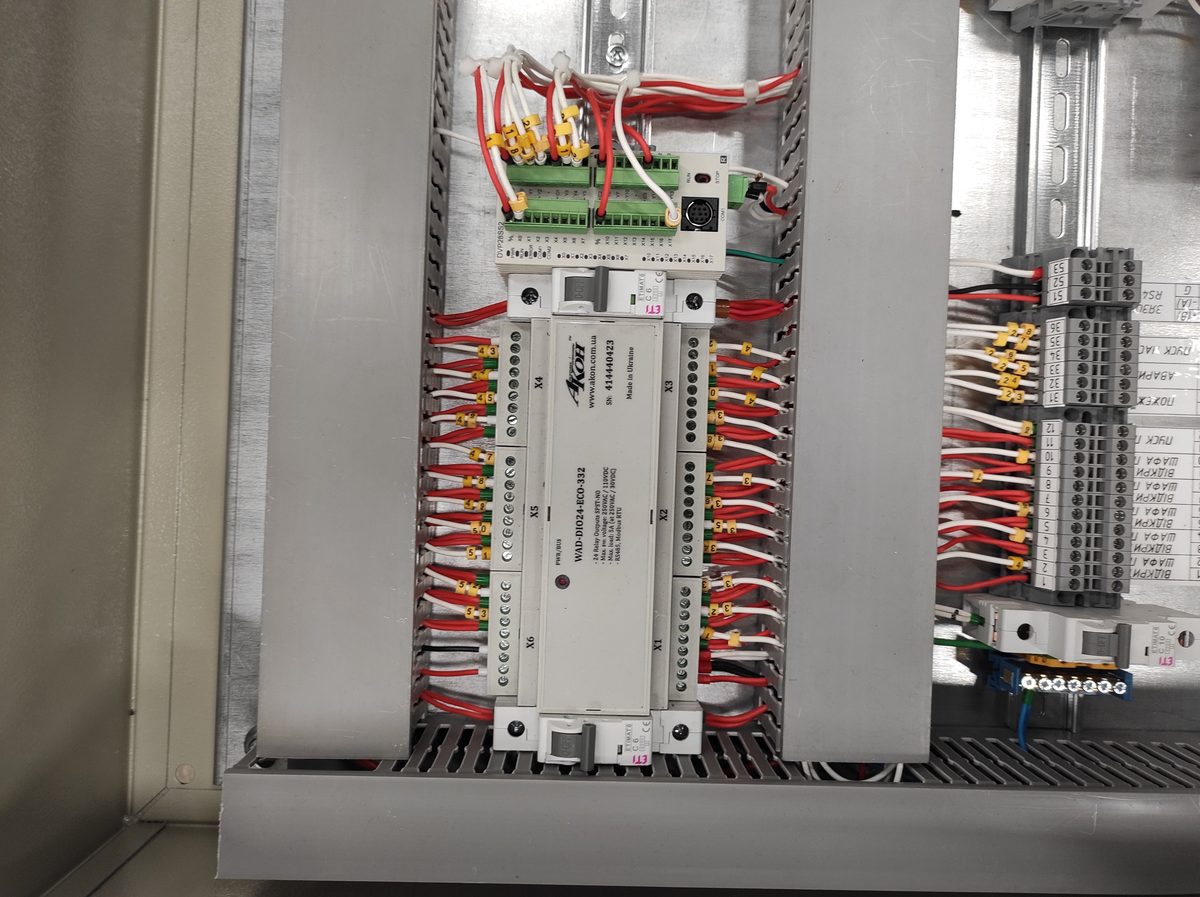

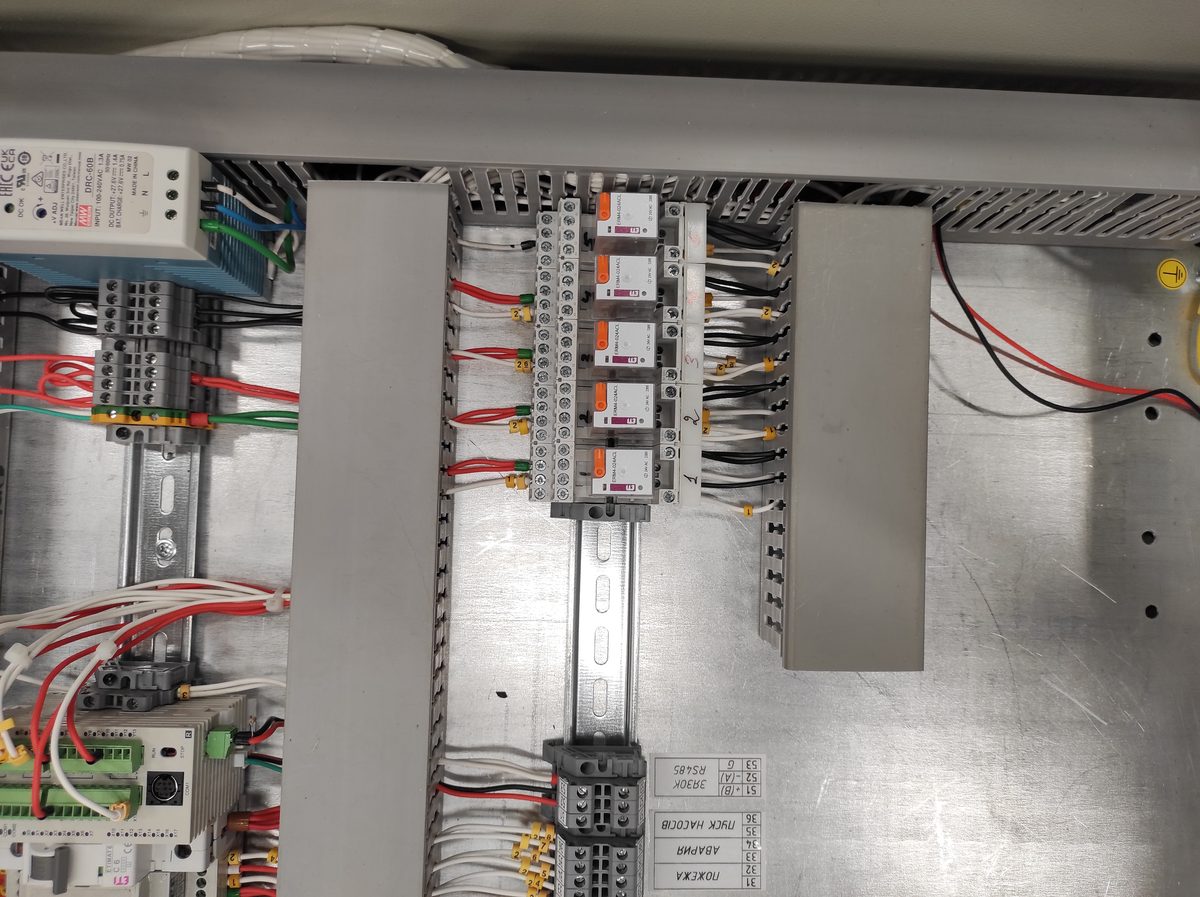

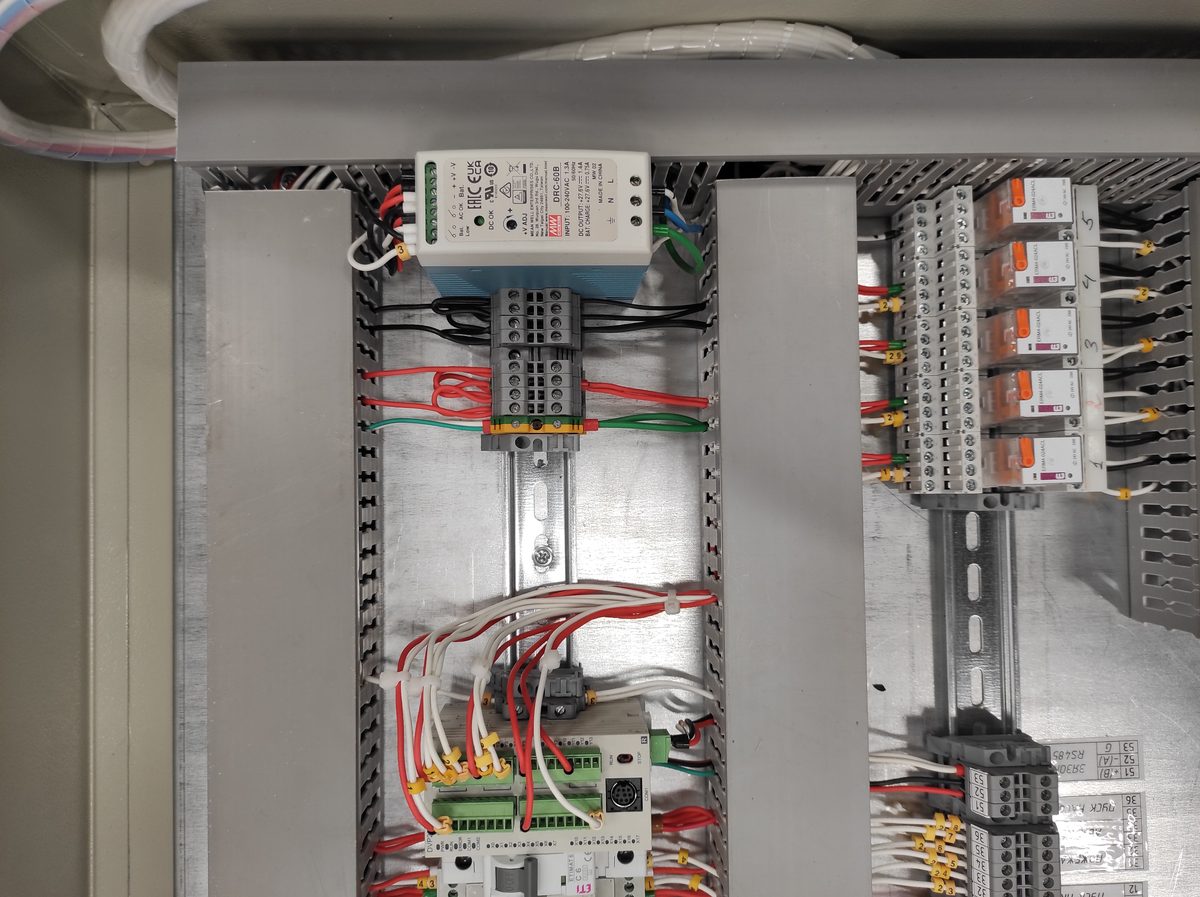

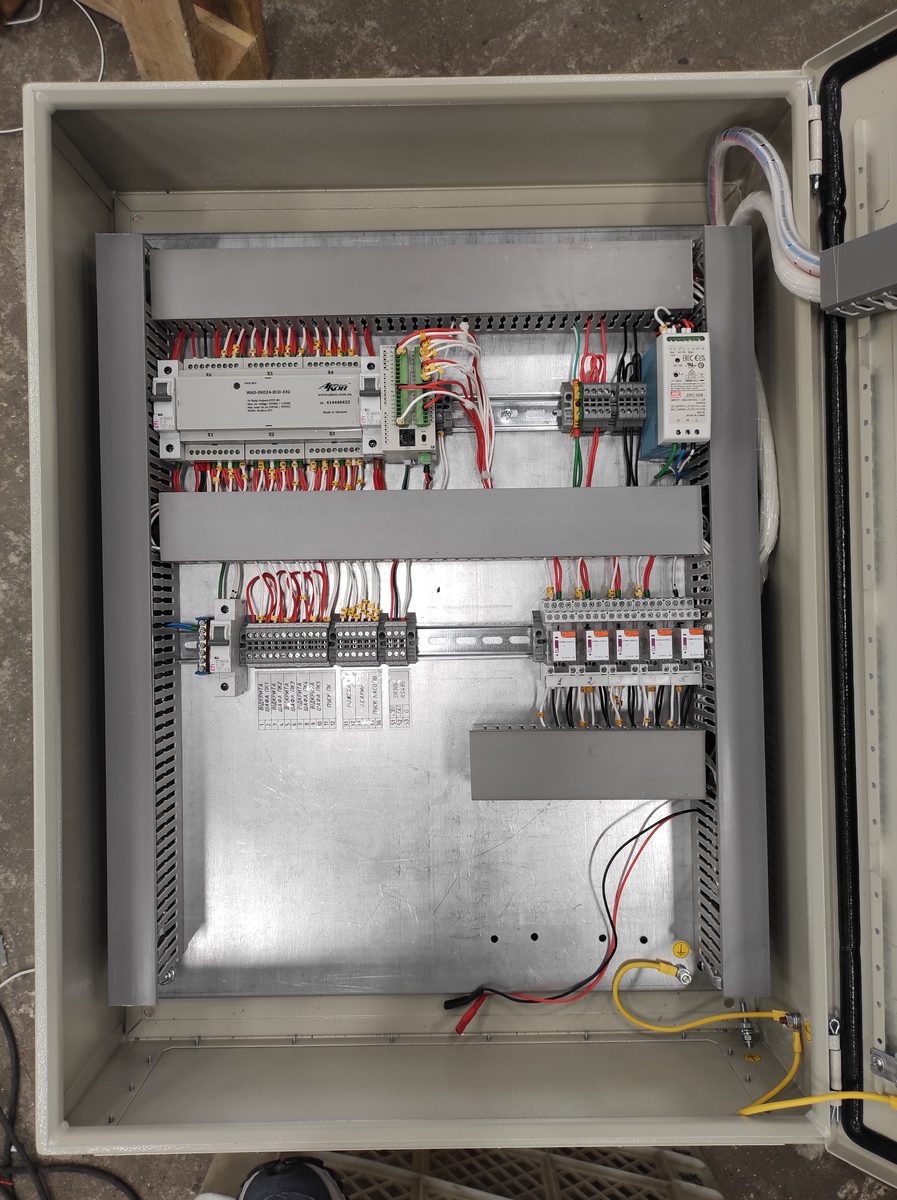

Збір і обробку сигналів виконує контролер АКОН WAD-DIO24-ECO-332 з 24 дискретними входами/виходами. Живлення шафи забезпечує Mean Well DRC-60B із вбудованою функцією зарядки резервного акумулятора. Диспетчеризація реалізована по протоколу Modbus RTU — всі сигнали передаються на диспетчерський пункт у реальному часі.
| Призначення | Індикація та диспетчеризація станції пожежогасіння |
| Кількість сигналів індикації | Понад 50 (стан насосів, засувок, резервуарів, аварії, пожежа) |
| Контроль резервуарів | 2 пожежних резервуари: норма, низький рівень, перелив, сухий хід |
| Управління | Пуск насосної станції, ручне керування насосами, скидання сигналів |
| Контролер | АКОН WAD-DIO24-ECO-332, 24 дискретних входи/виходи |
| Блок живлення | Mean Well DRC-60B із зарядкою АКБ |
| Диспетчеризація | Передача сигналів по Modbus RTU |
| Сигналізація | Звуковий зумер з функцією блокування |
| Гарантія | 12 місяців |
