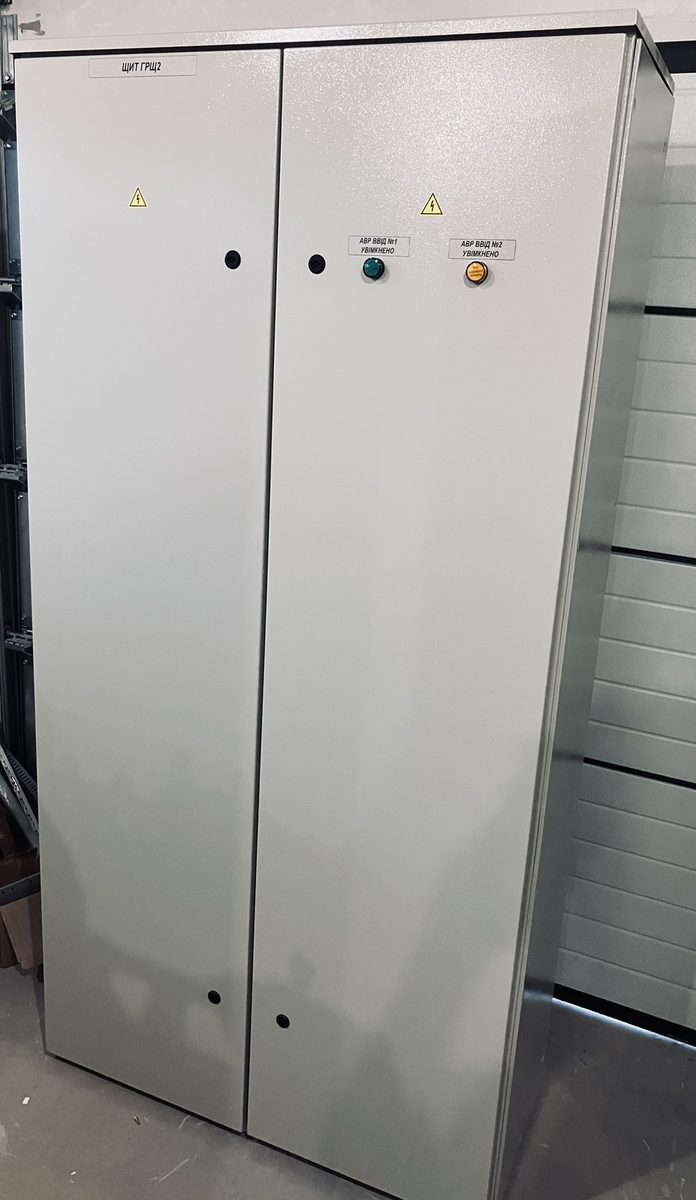

Головний розподільчий щит виготовлено у двостулковому напільному корпусі. Щит забезпечує облік електроенергії, розподіл по вихідних фідерах та автоматичне резервне живлення від дизель-генератора.

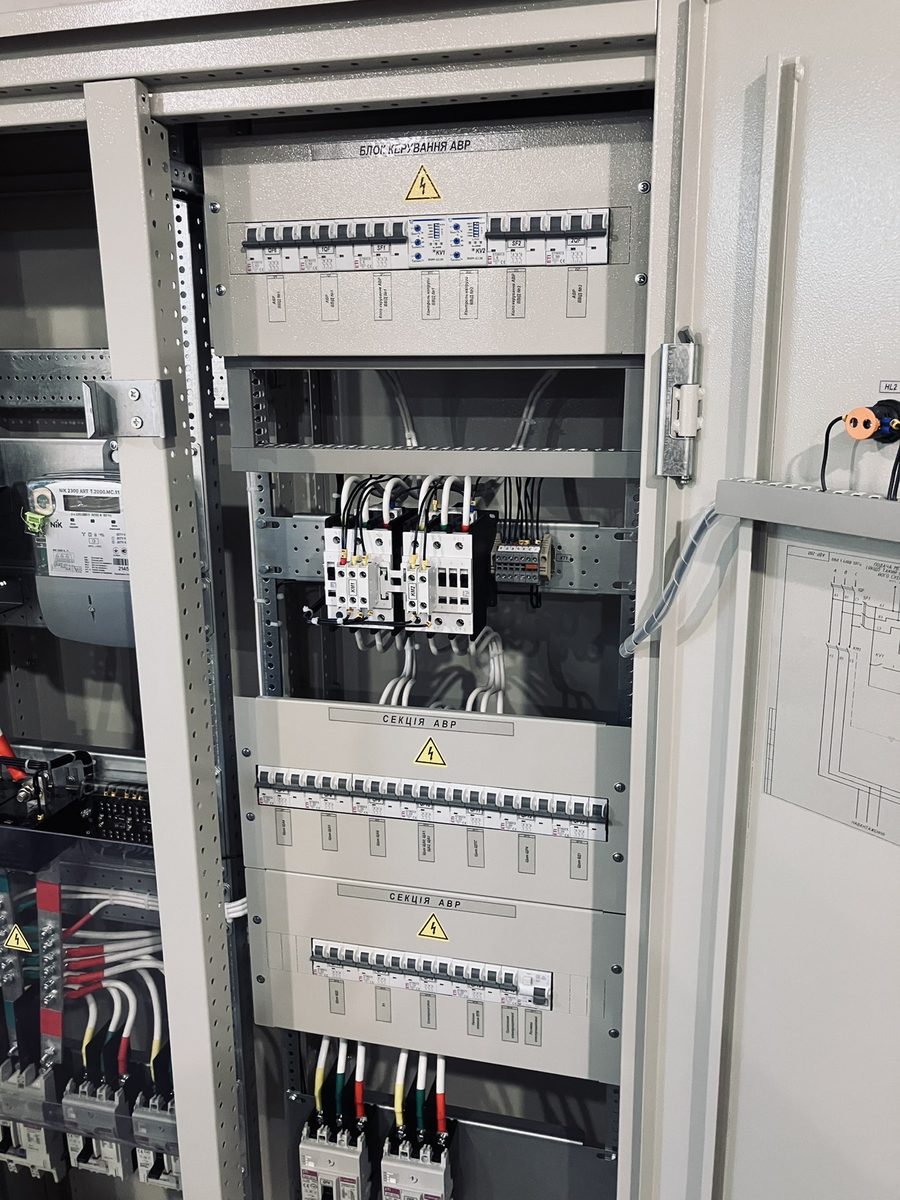

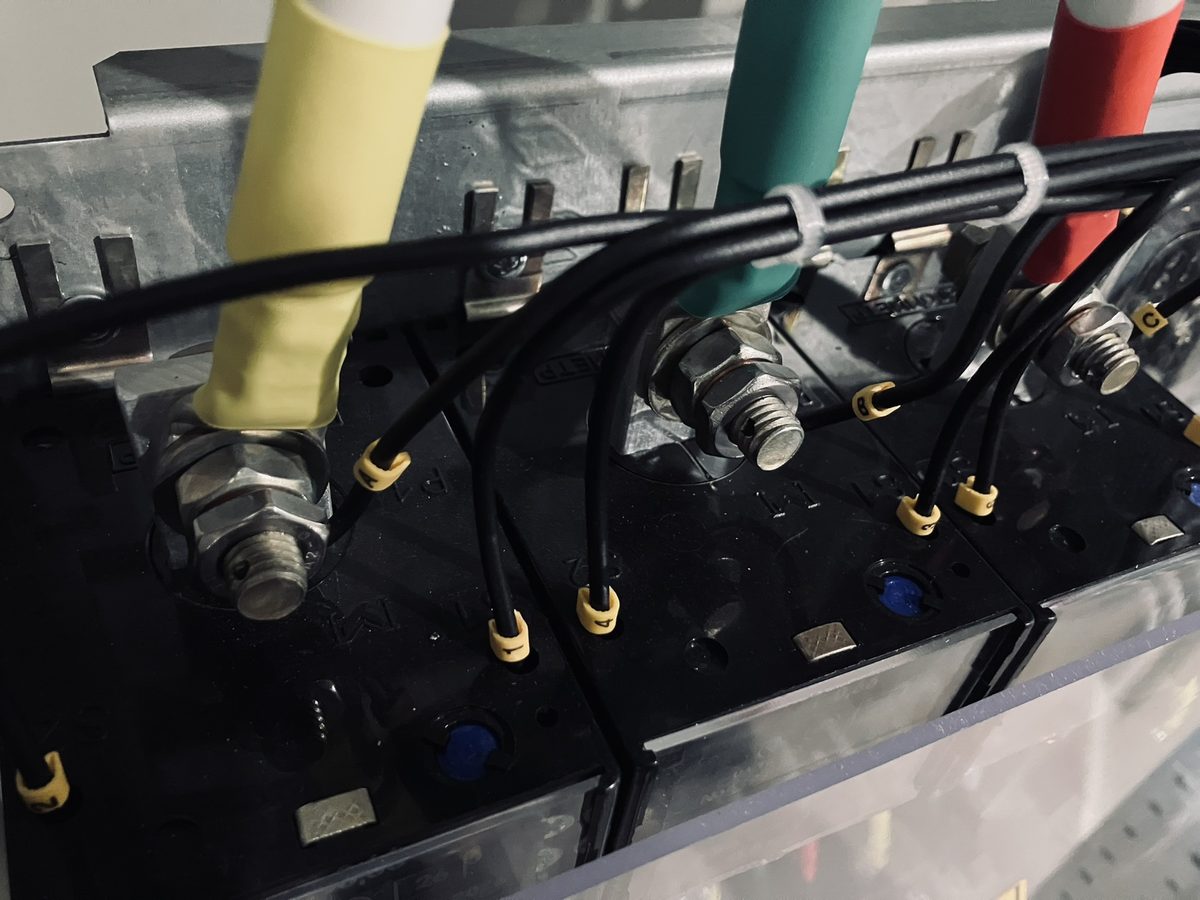

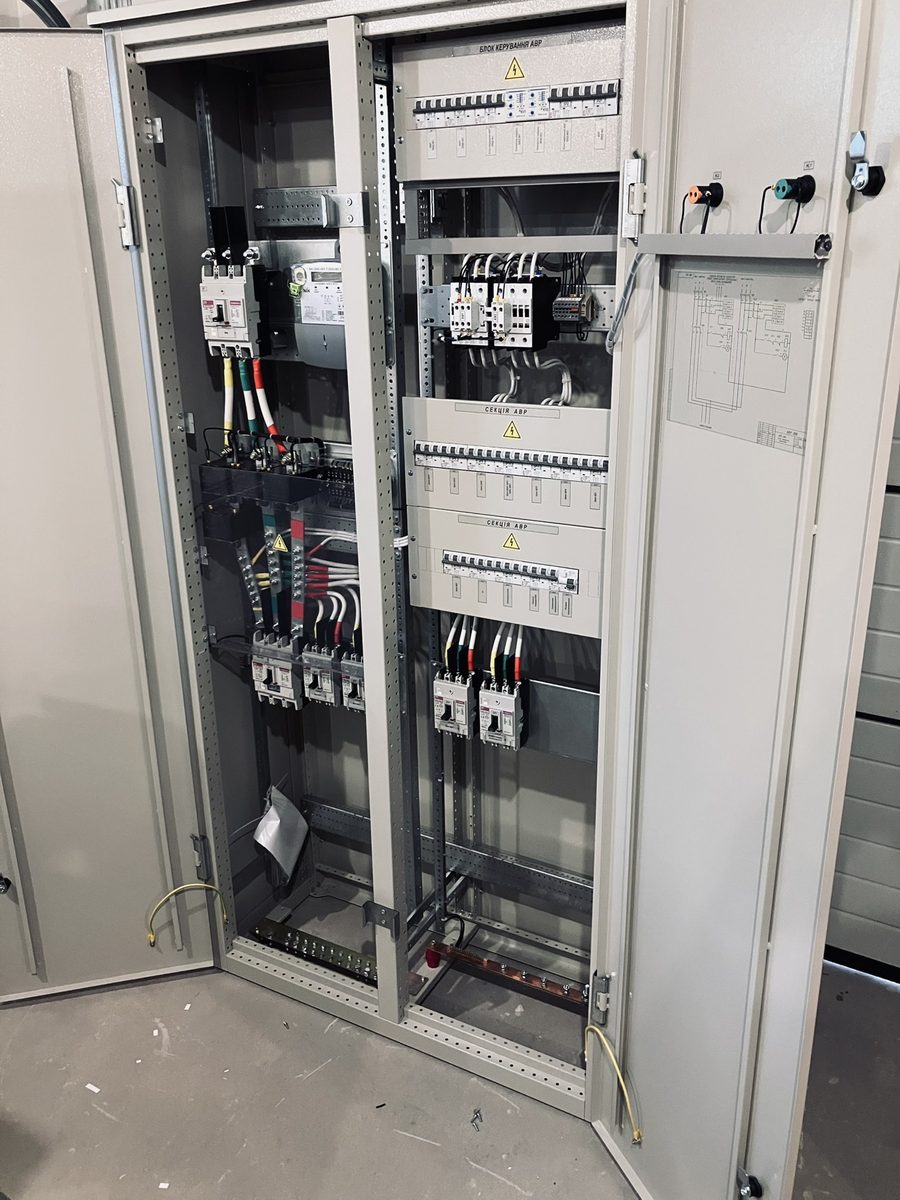

Ліва секція містить вступний автомат ETI ETIBREAK 2 та трифазний лічильник NIK 2300 ART T.2000.MC.11 з трансформаторами струму. Права секція — блок керування АВР з контакторами ETI та дві секції АВР з груповими автоматами.
АВР виконано на два вводи: основне живлення від мережі та резервне від дизель-генератора. Перемикання відбувається автоматично; стан кожного вводу відображається сигнальними лампами на дверях щита. Додатково передбачено групу 50А від ВР — без АВР.

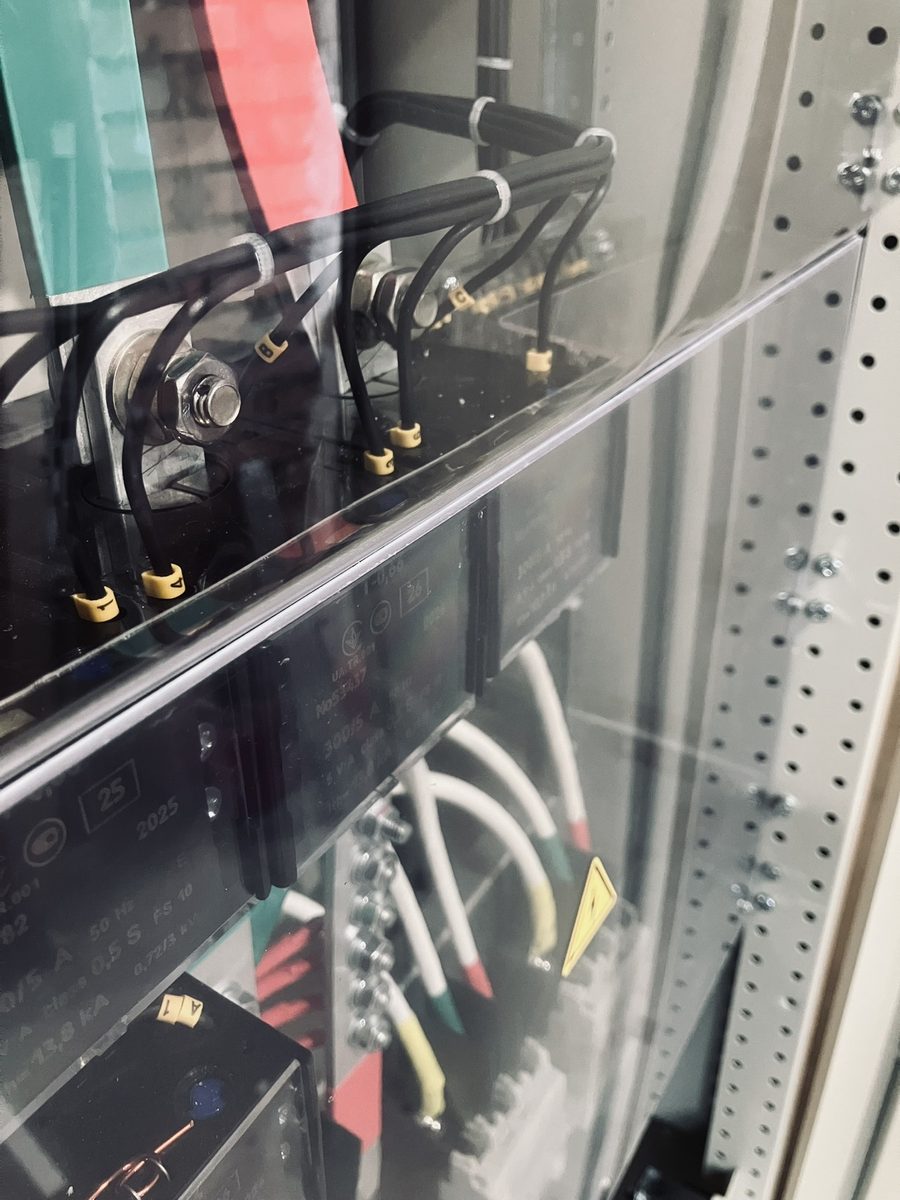

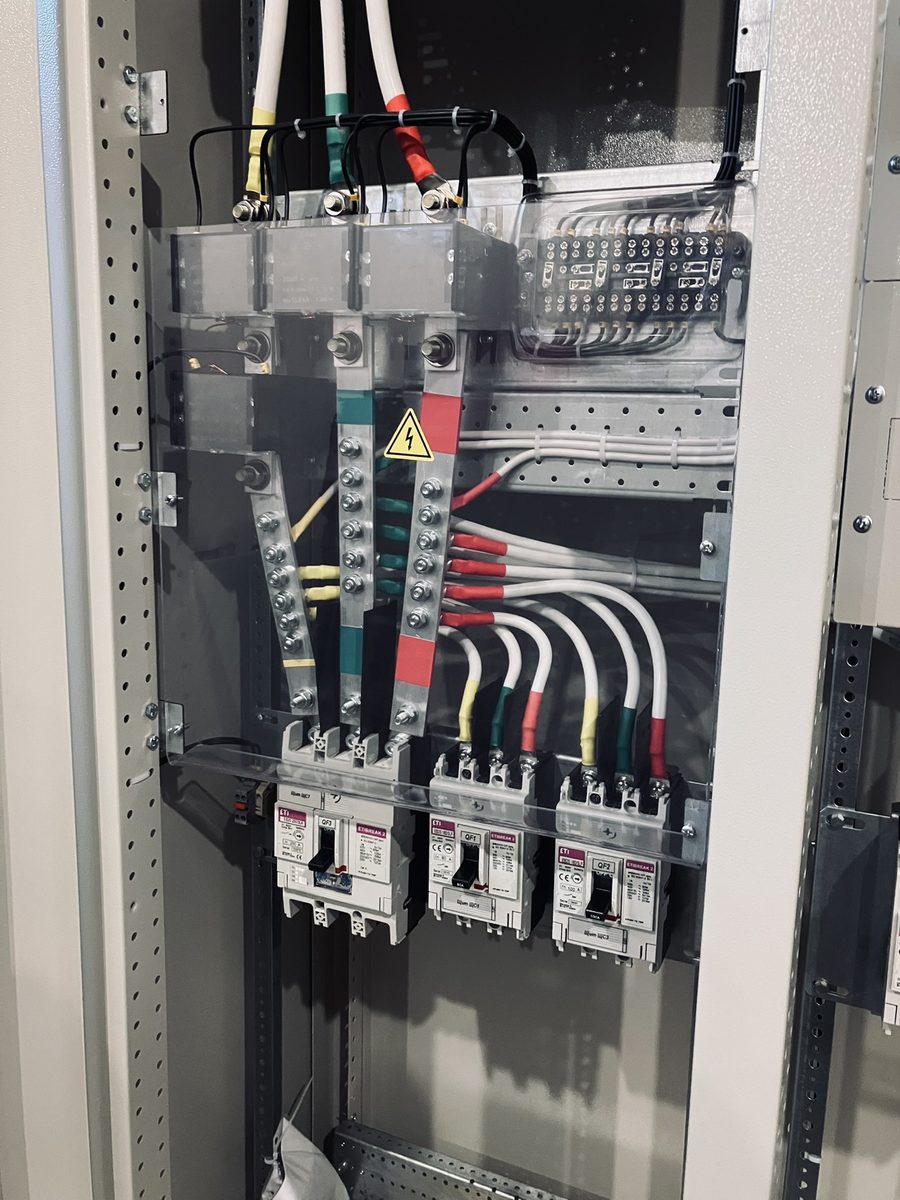

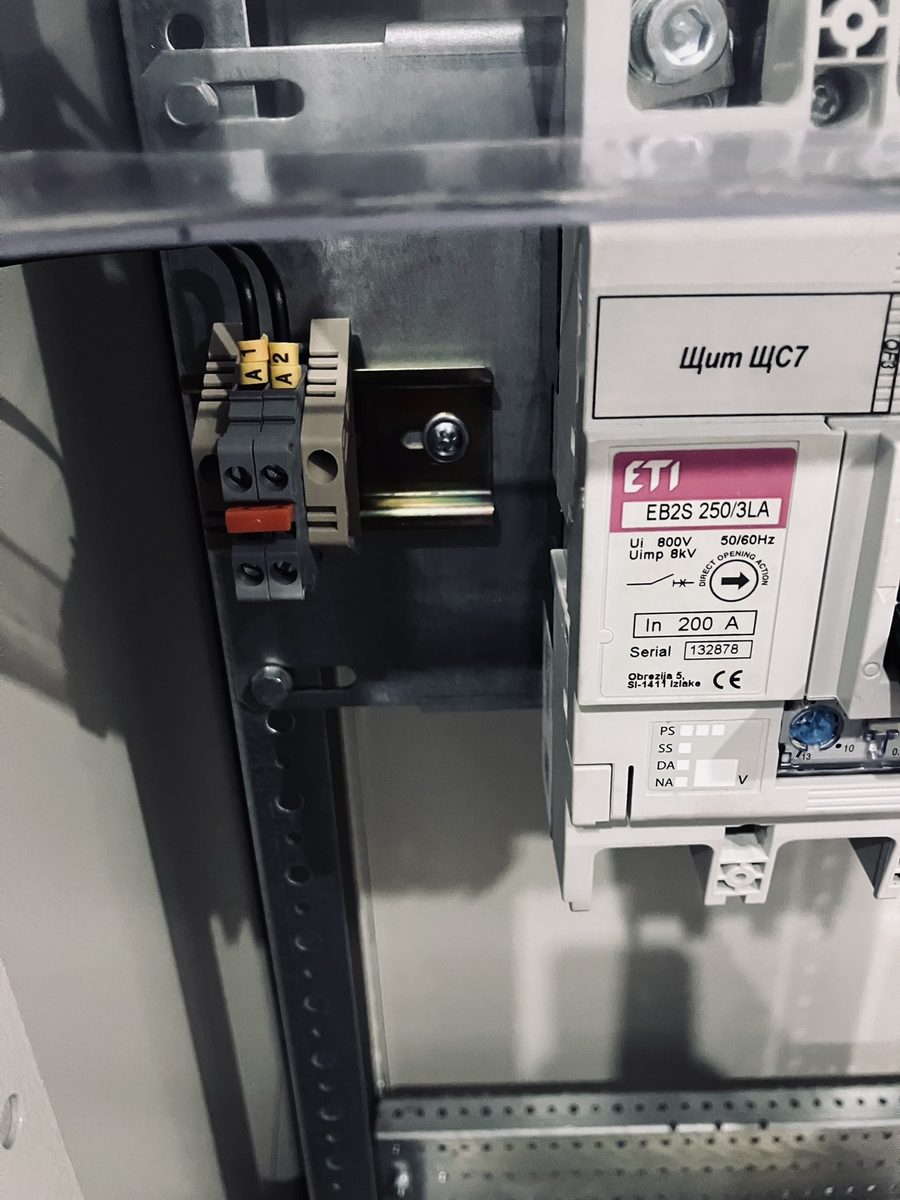

Вихідні фідери ETI ETIBREAK 2 розраховані на підживлення щитів ЩС1 (80А), ЩС3 (100А) та ЩС7. Шини PE та N виконані з міді. Кожна група промаркована биркою для зручного обслуговування.
| Корпус | Двостулковий, напільний |
| Вступний автомат | ETI ETIBREAK 2, трифазний |
| АВР | Два вводи — мережа та дизель-генератор, контактори ETI |
| Облік електроенергії | Лічильник NIK 2300 ART T.2000.MC.11, трифазний, з трансформаторами струму |
| Вихідні фідери | QF1 80А (ЩС1), QF2 100А (ЩС3), QF3 (ЩС7), група 50А від ВР |

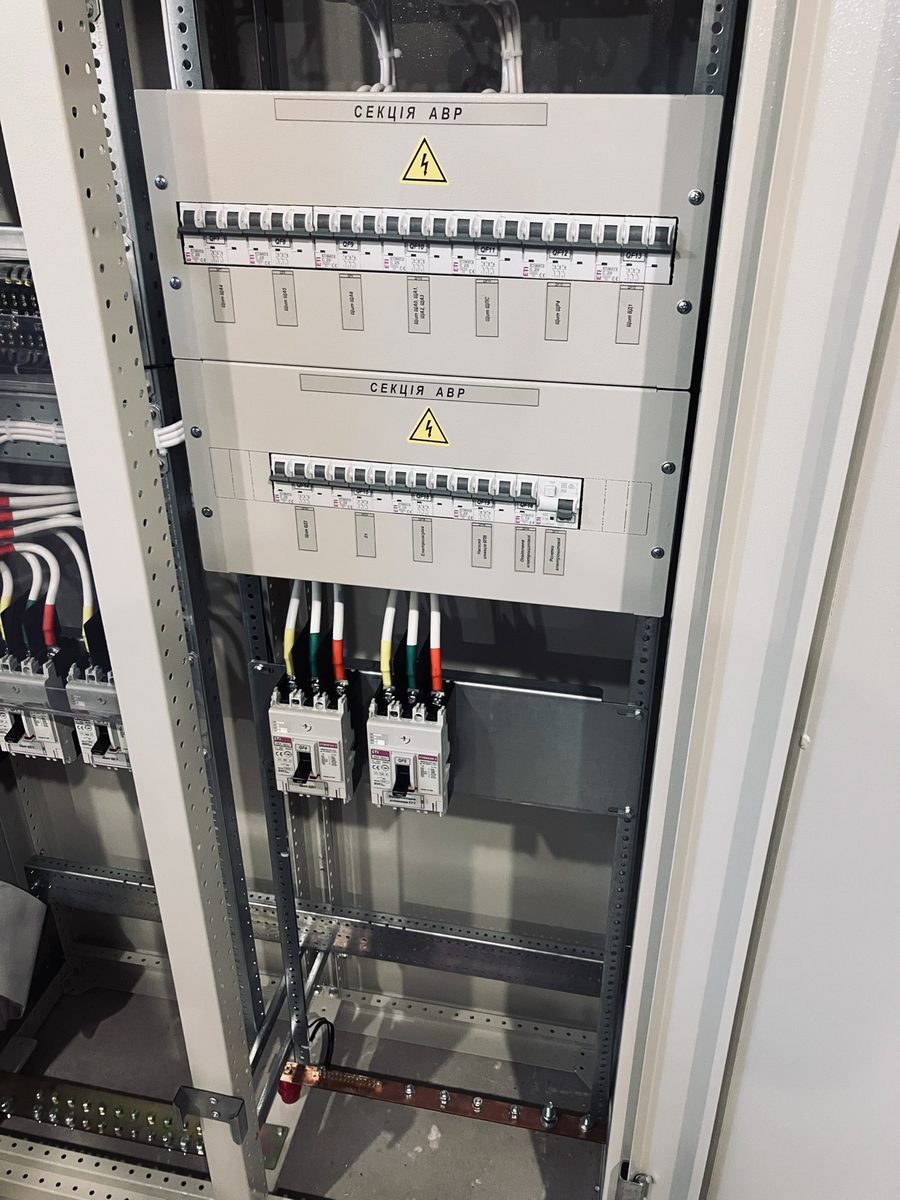

| Секції АВР | Дві — розподіл навантаження між групами |

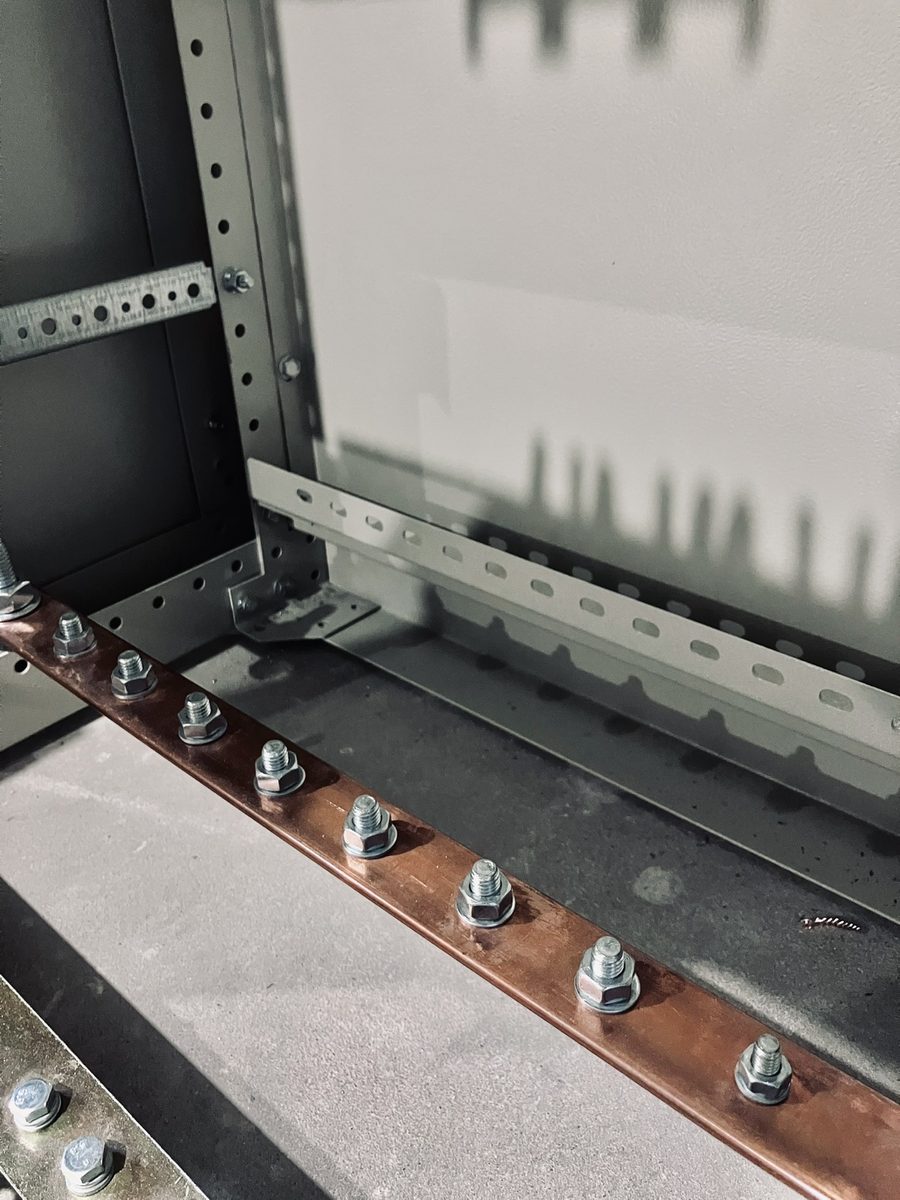

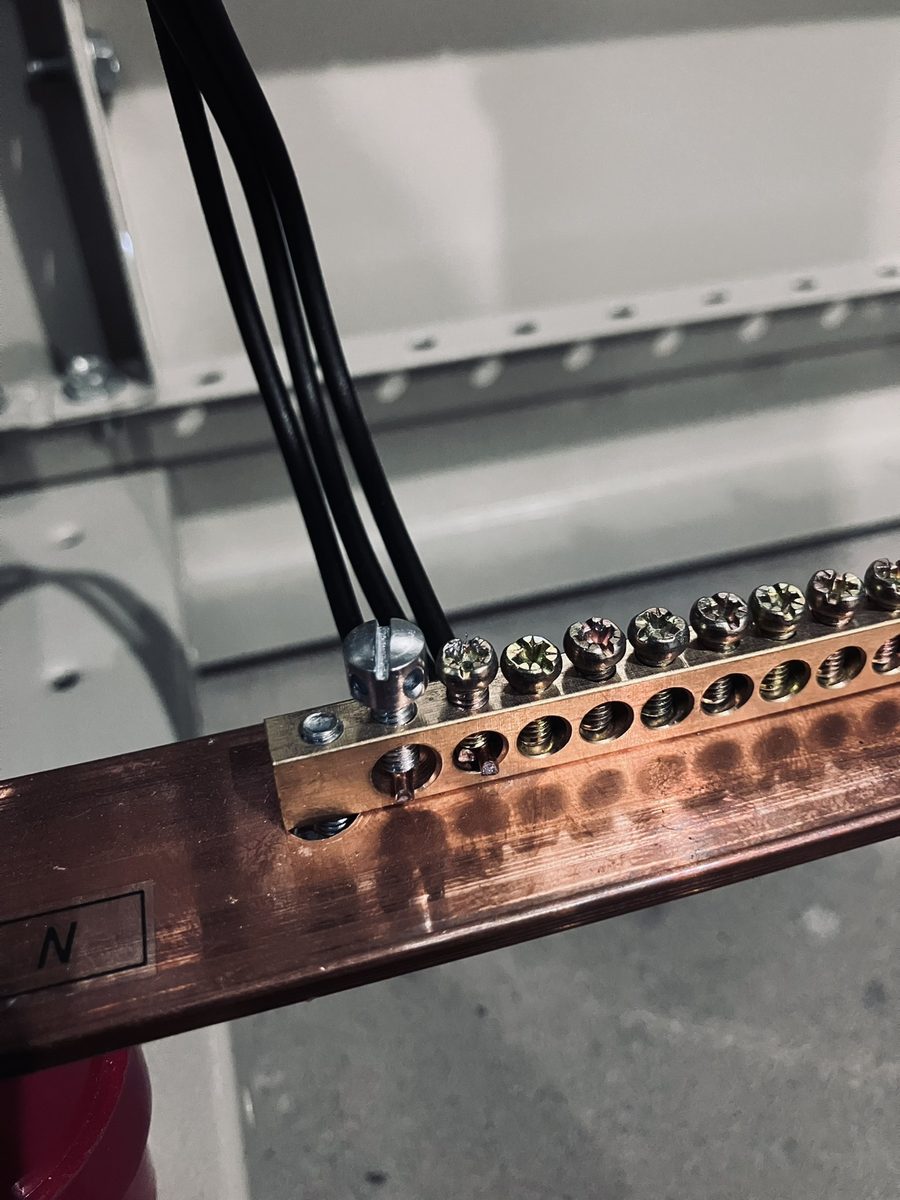

| Шини | Мідна шина PE, шина N |
| Апарати захисту | ETI |
| Гарантія | 12 місяців |
