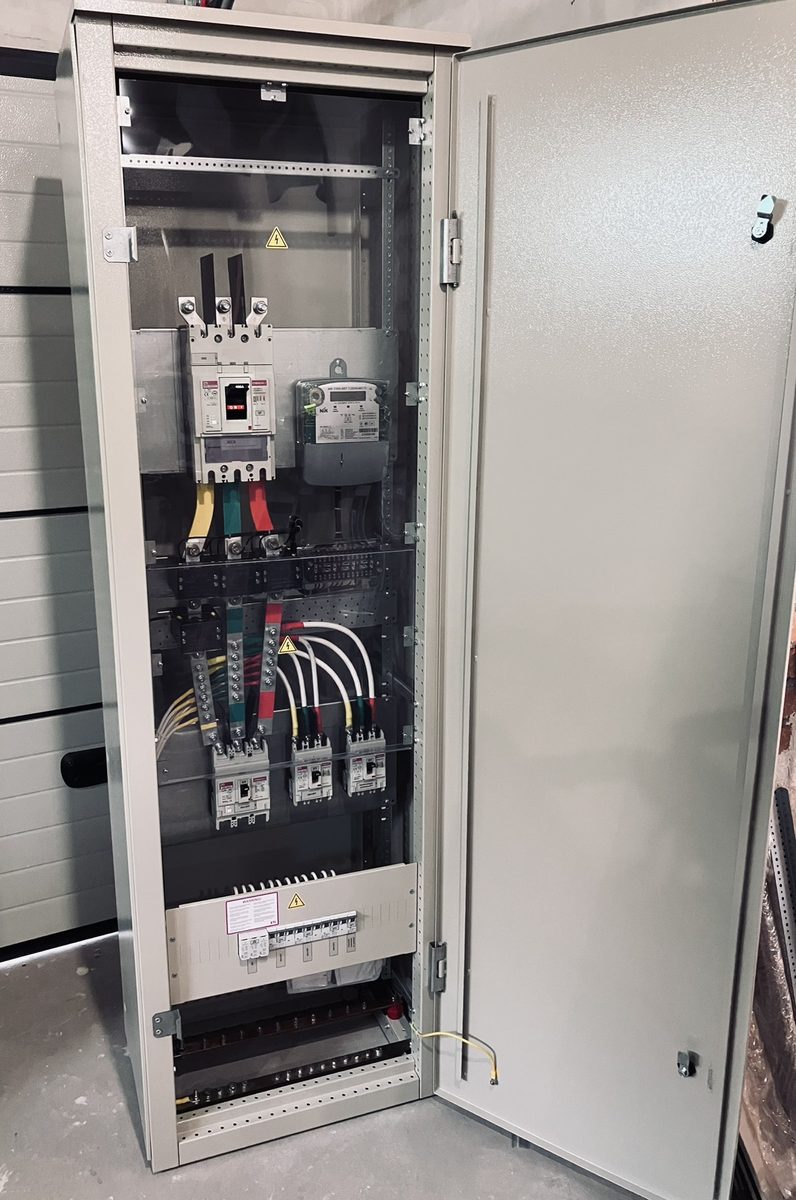

Головний розподільчий щит на 400А виготовлено в однодверному напільному корпусі для складського комплексу. Щит забезпечує комерційний облік електроенергії та розподіл живлення по підщитах об’єкта.

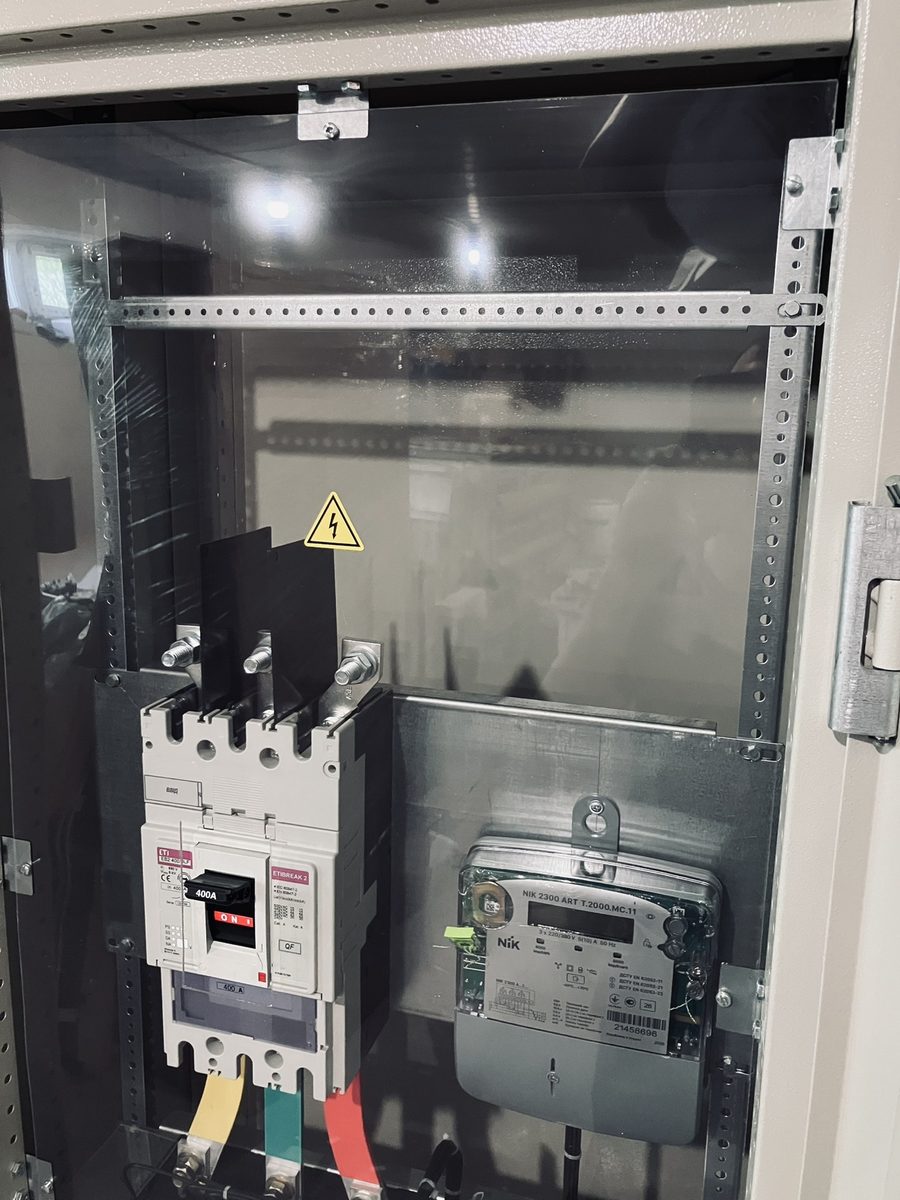

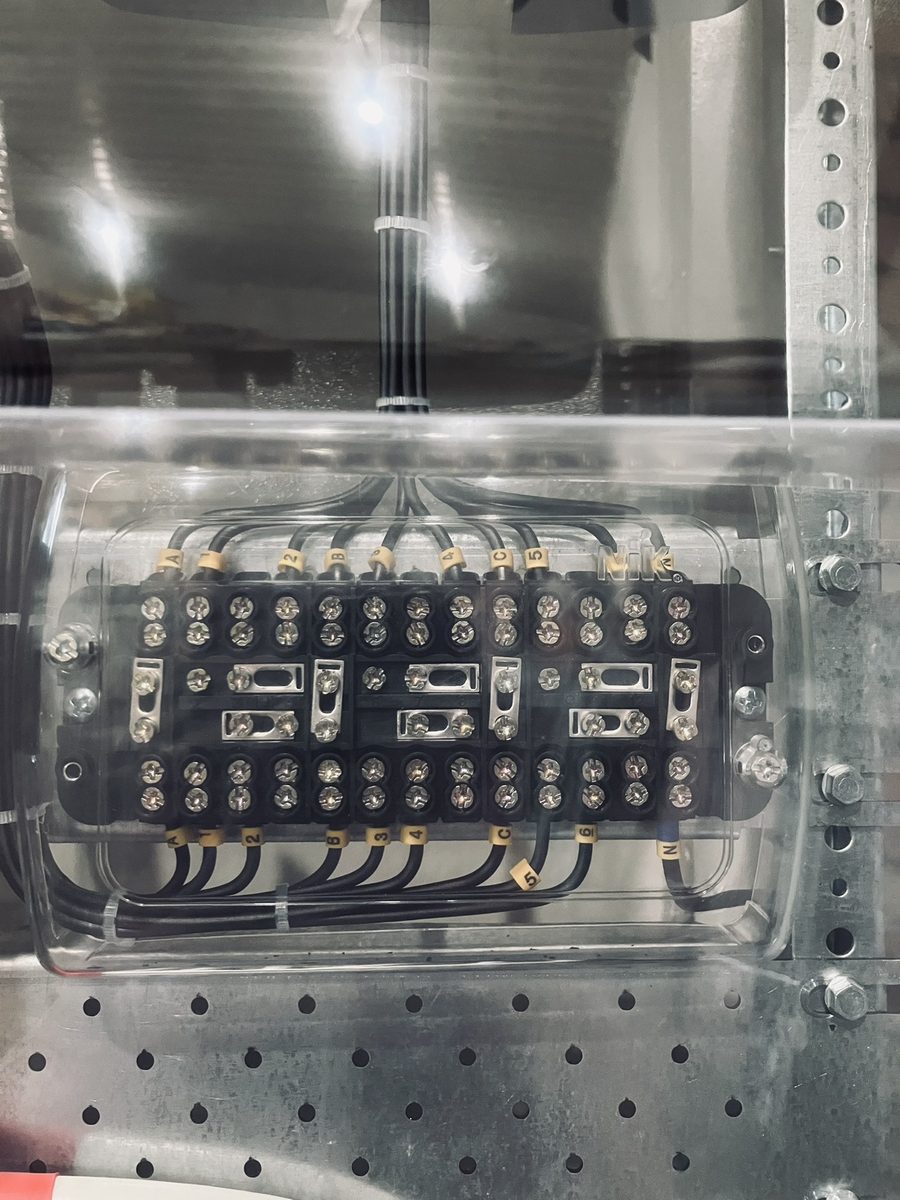

Вступний автомат ETI ETIBREAK 2 400А поєднано з трифазним лічильником NIK 2300 ART T.2000.MC.11 з трансформаторами струму. Клемник NIK встановлено у прозорому кожусі для зручного опломбування вузла обліку.

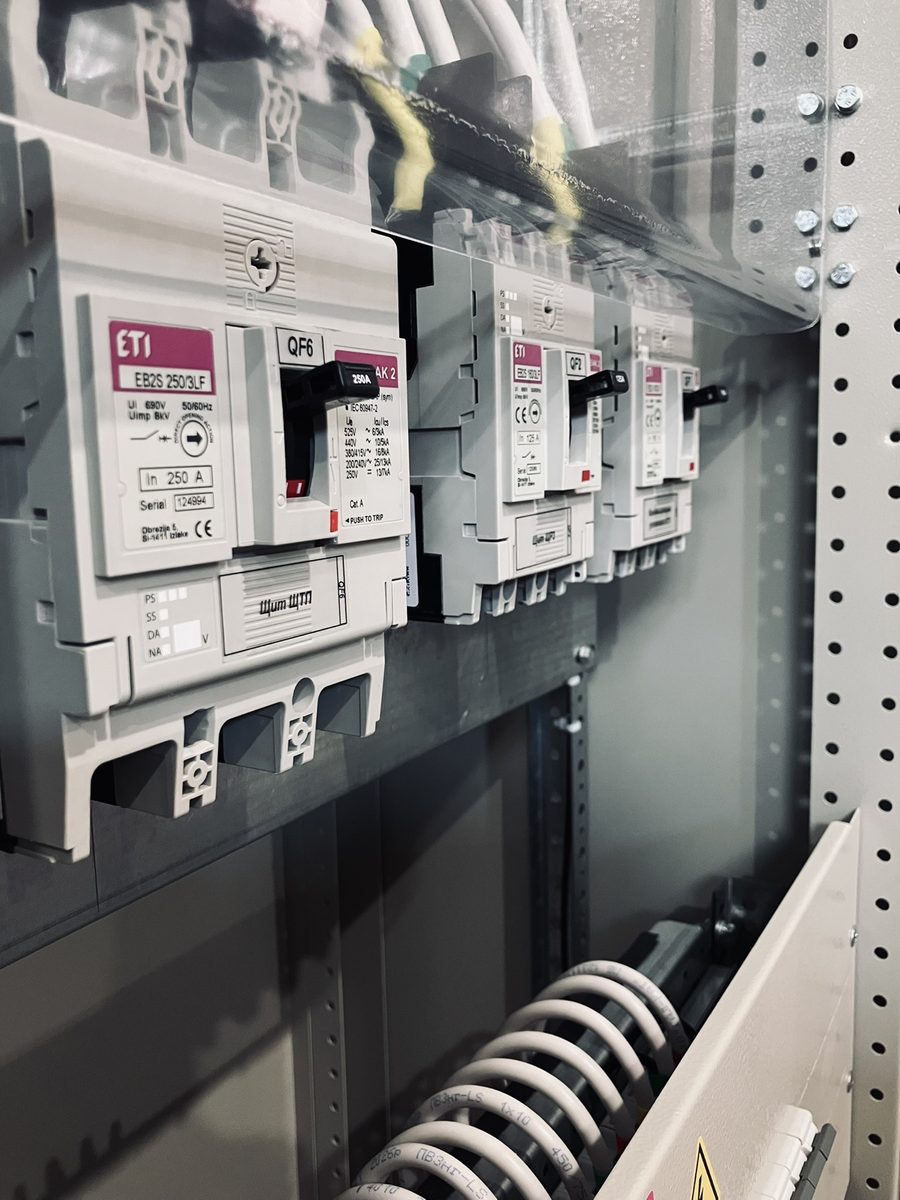

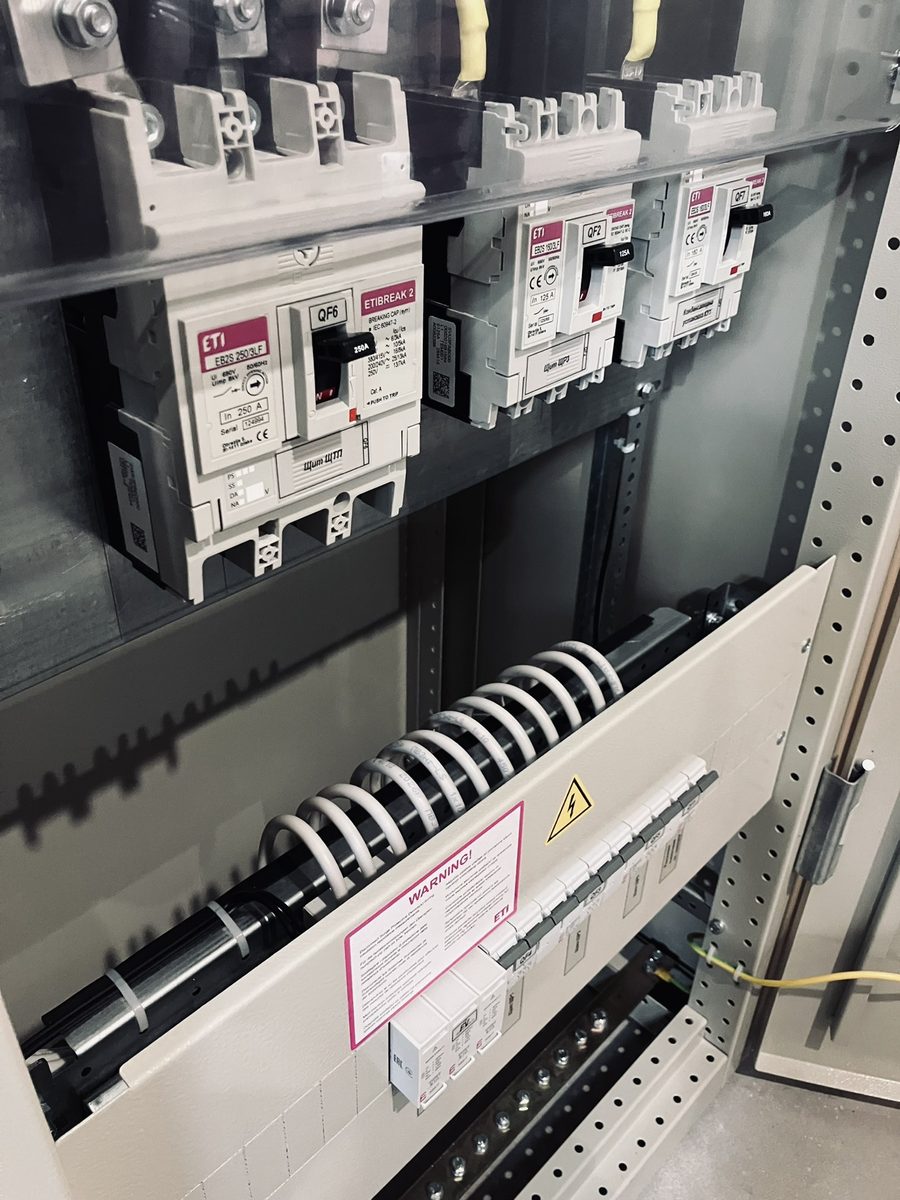

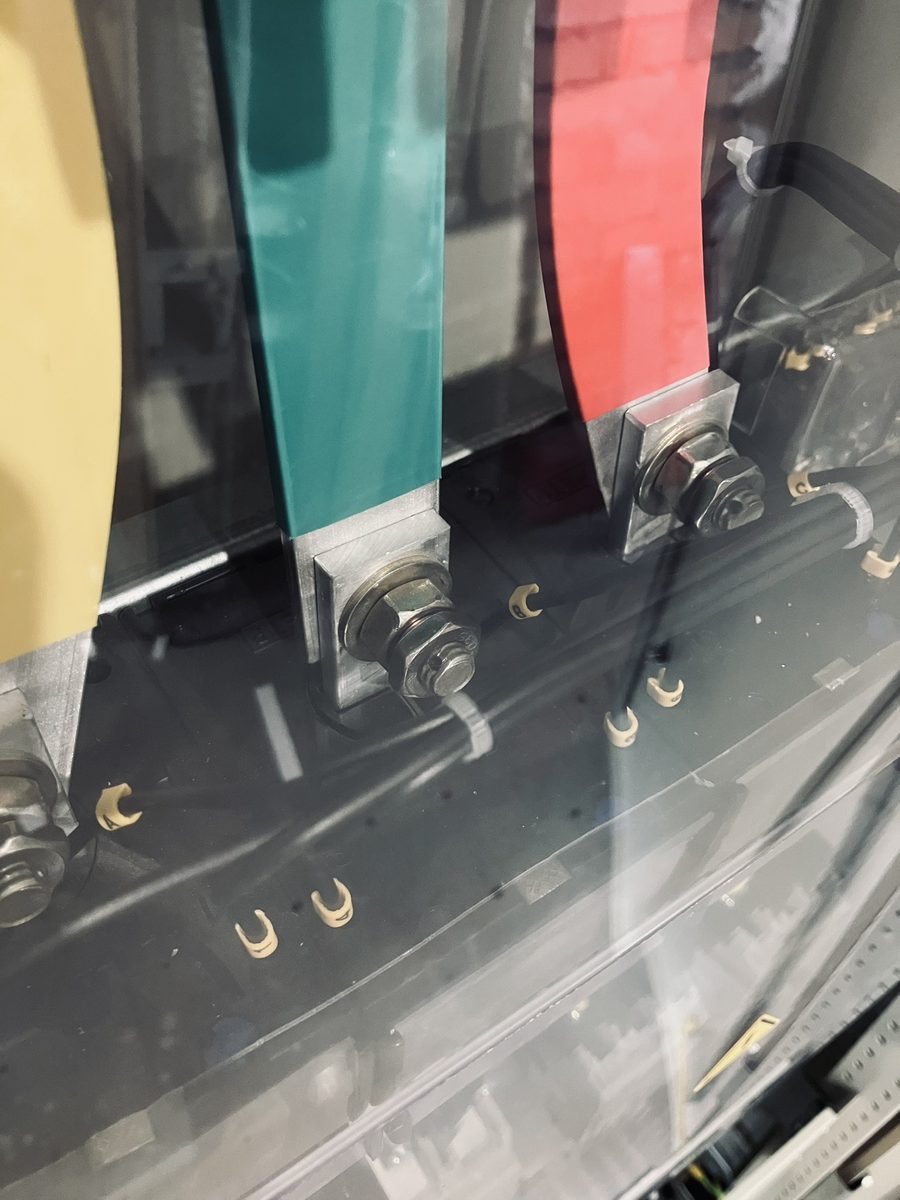

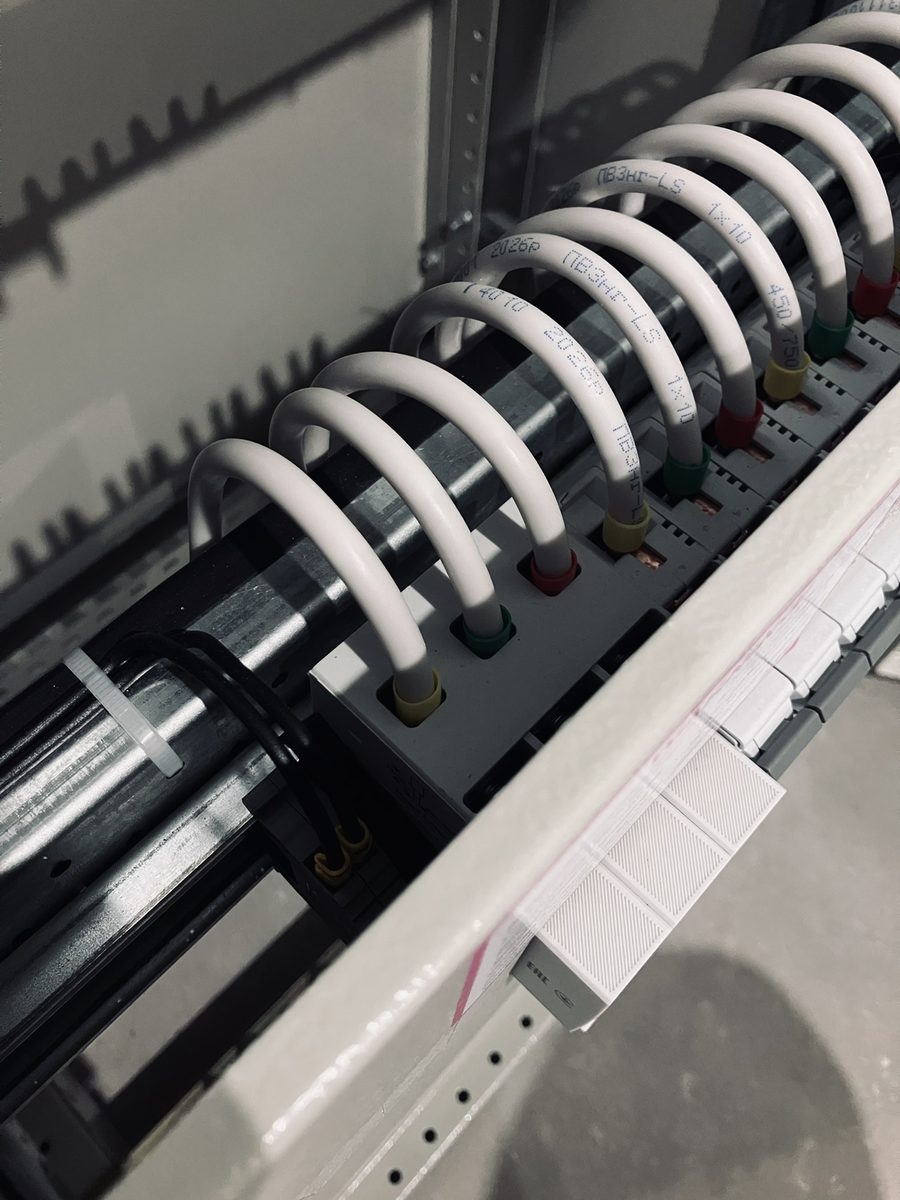

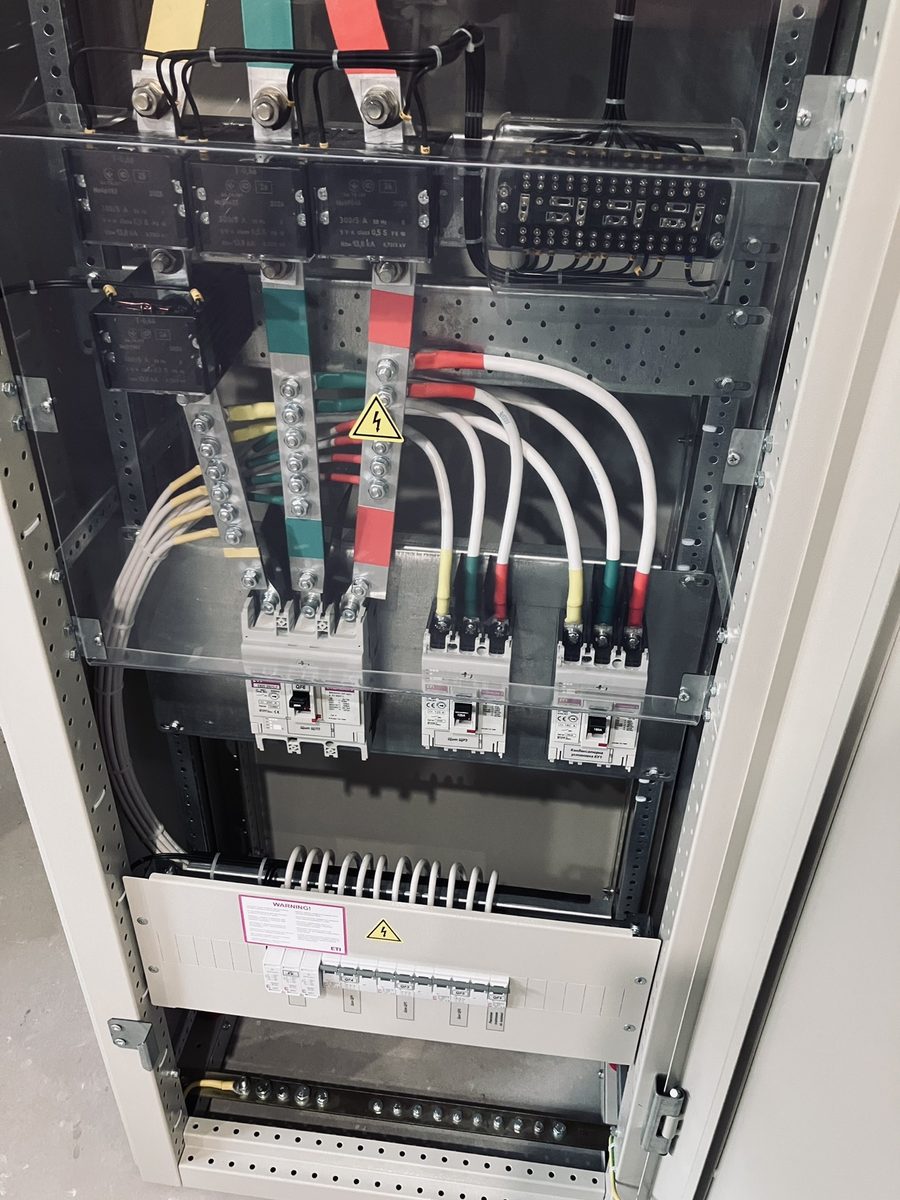

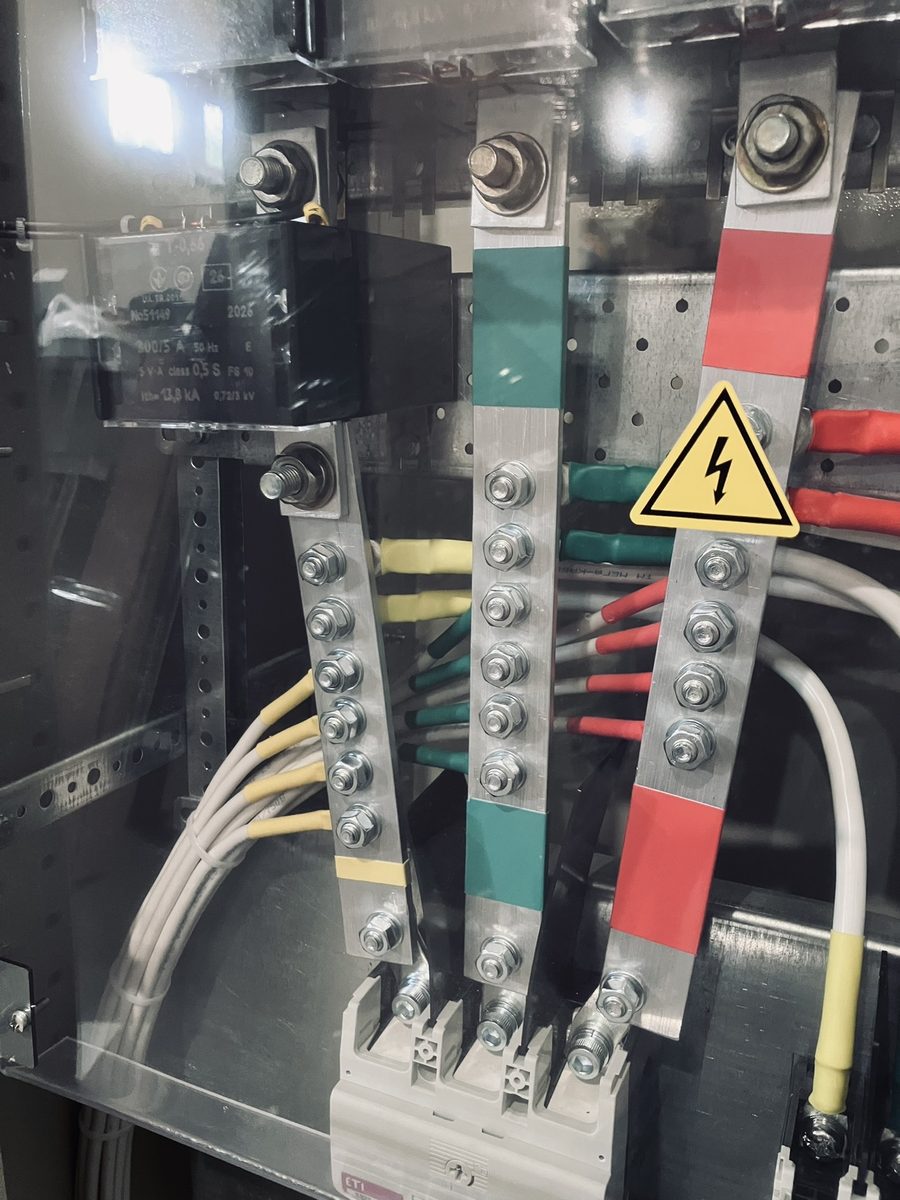

Розподіл виконано через алюмінієві збірні шини на вихідні фідери: ETI EB2S 250А на щит ЩТП, ETI EB2S 125А на щит ЩР2, а також групові автомати на щити ЩР1 та ЩР2. Вихідні кабелі ПВЗНГ-LS 1×10 прокладено з петлями та промарковані биркою кожен.

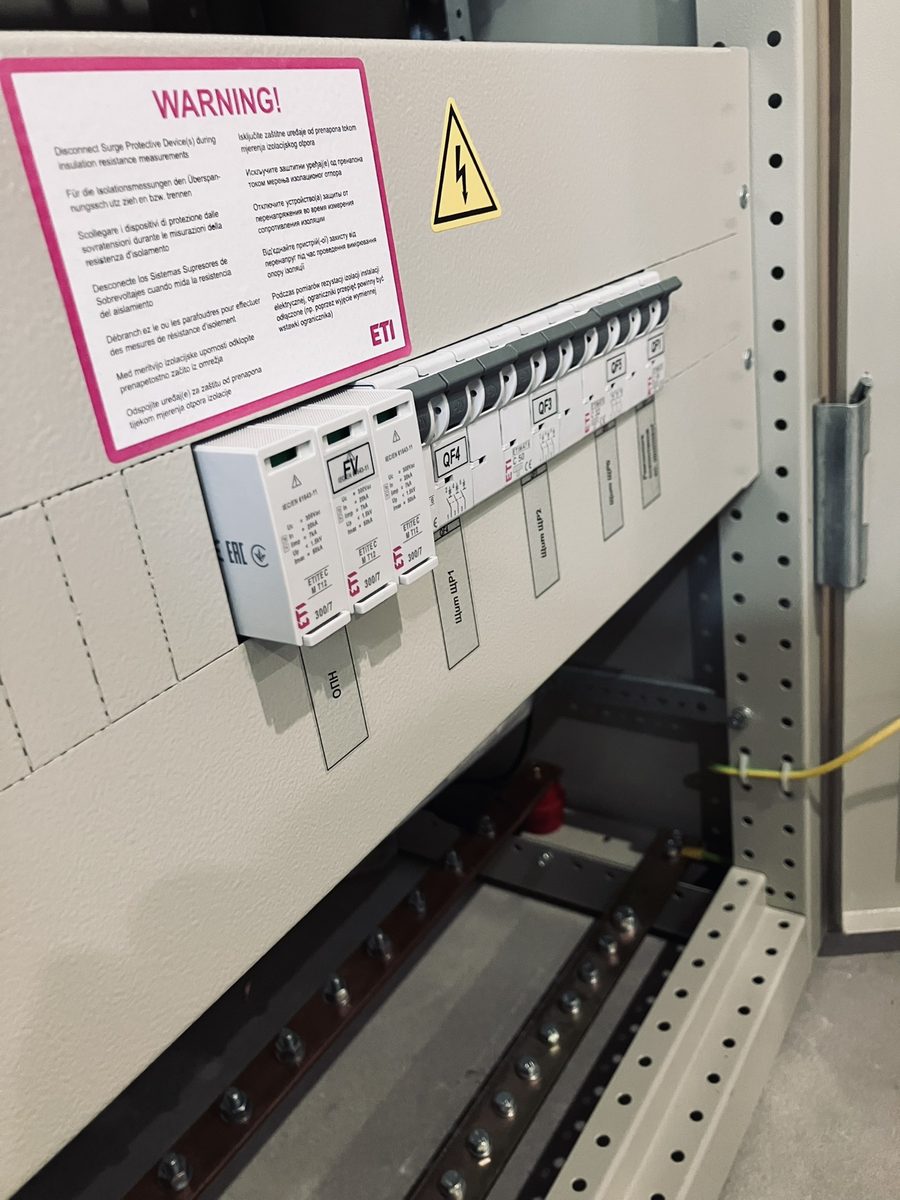

Захист від перенапруги реалізовано на УЗИП ETI ETTEC M T12 300/7 у нижньому відсіку щита. Кожна група обладнана окремим автоматом захисту ETI.
| Номінальний струм | 400А |
| Корпус | Однодверний, напільний |
| Вступний автомат | ETI ETIBREAK 2, 400А, трифазний |
| Облік електроенергії | Лічильник NIK 2300 ART T.2000.MC.11, трифазний, з трансформаторами струму |
| Захист від перенапруги | УЗИП ETI ETTEC M T12 300/7 |
| Вихідні фідери | QF6 ETI EB2S 250А (Щит ЩТП), QF2 ETI EB2S 125А (Щит ЩР2), QF3/QF4 — Щит ЩР1/ЩР2 |
| Розподільчі шини | Алюмінієві збірні шини з ізоляцією |
| Вихідні кабелі | ПВЗНГ-LS 1×10 з маркуванням |
| Апарати захисту | ETI |
| Гарантія | 12 місяців |
