Шкаф керування виготовлено для системи аерації на агропідприємстві. Об’єкт експлуатує чотири трифазних двигуни по 15 кВт, запуск яких здійснюється через плавний пуск з подальшим байпасом на пряме живлення.

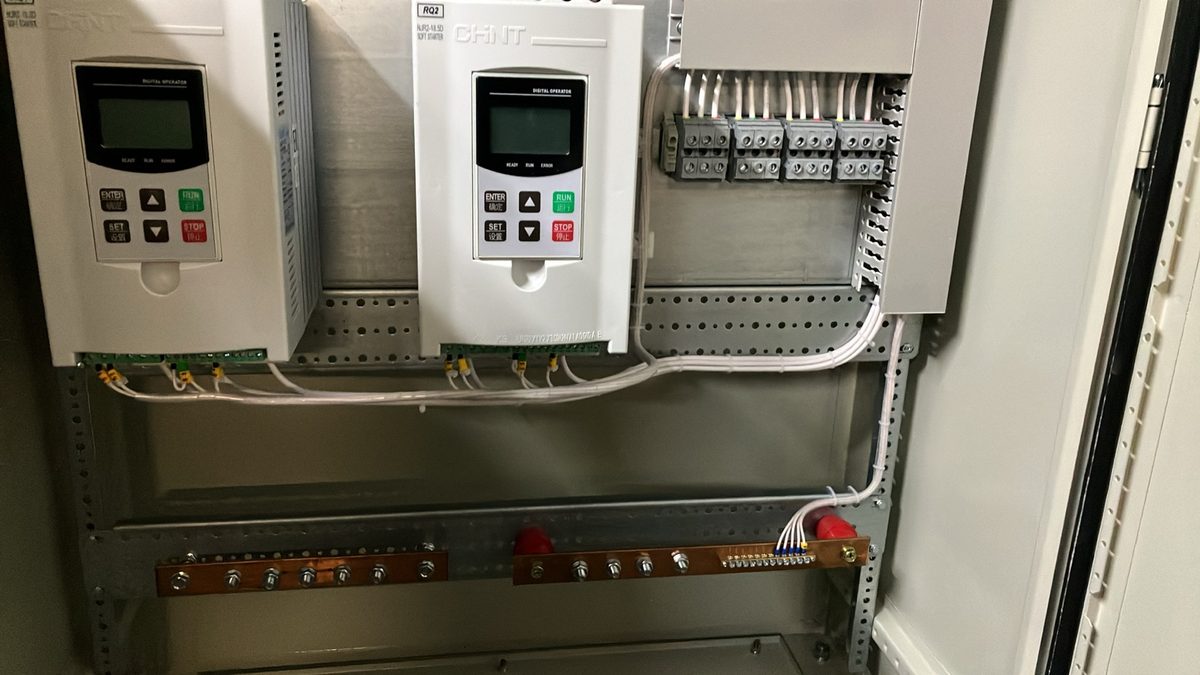

Встановлено два плавних пуски CHNT RQ2 18.5 кВт — кожен обслуговує два двигуни почергово. Після розгону першого двигуна пусковий контактор відключається, байпасний підключає двигун напряму, а плавний пуск переходить до наступного. Така схема дозволяє обійтись двома пристроями замість чотирьох без втрати надійності.

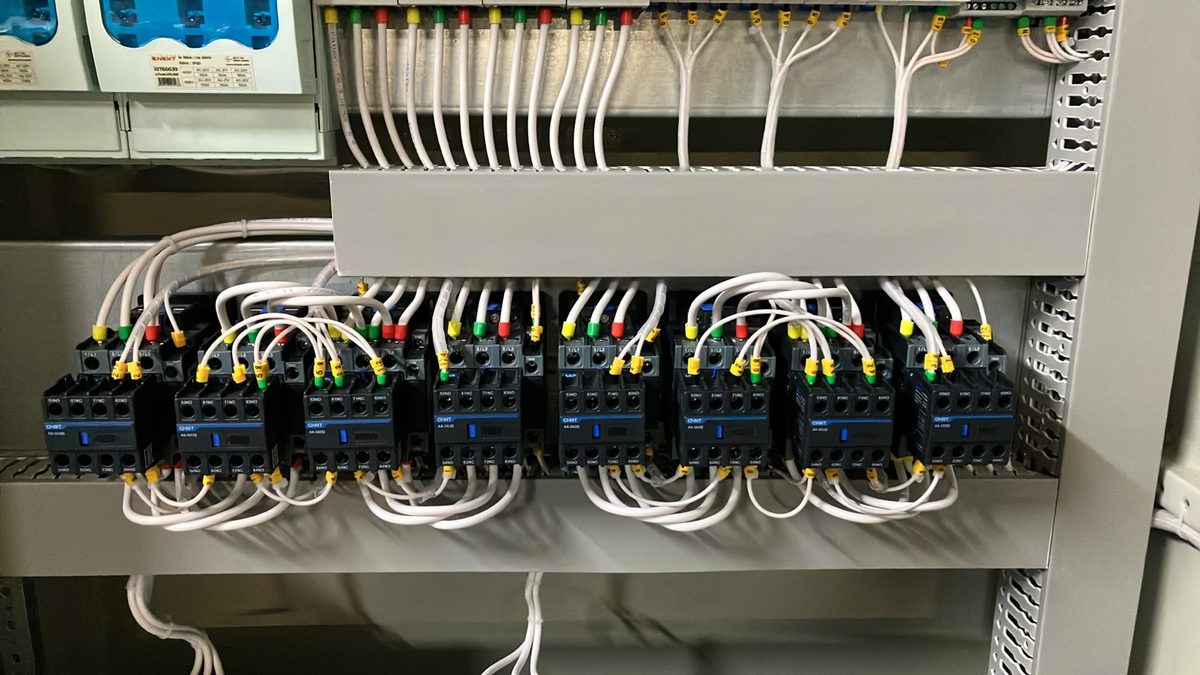

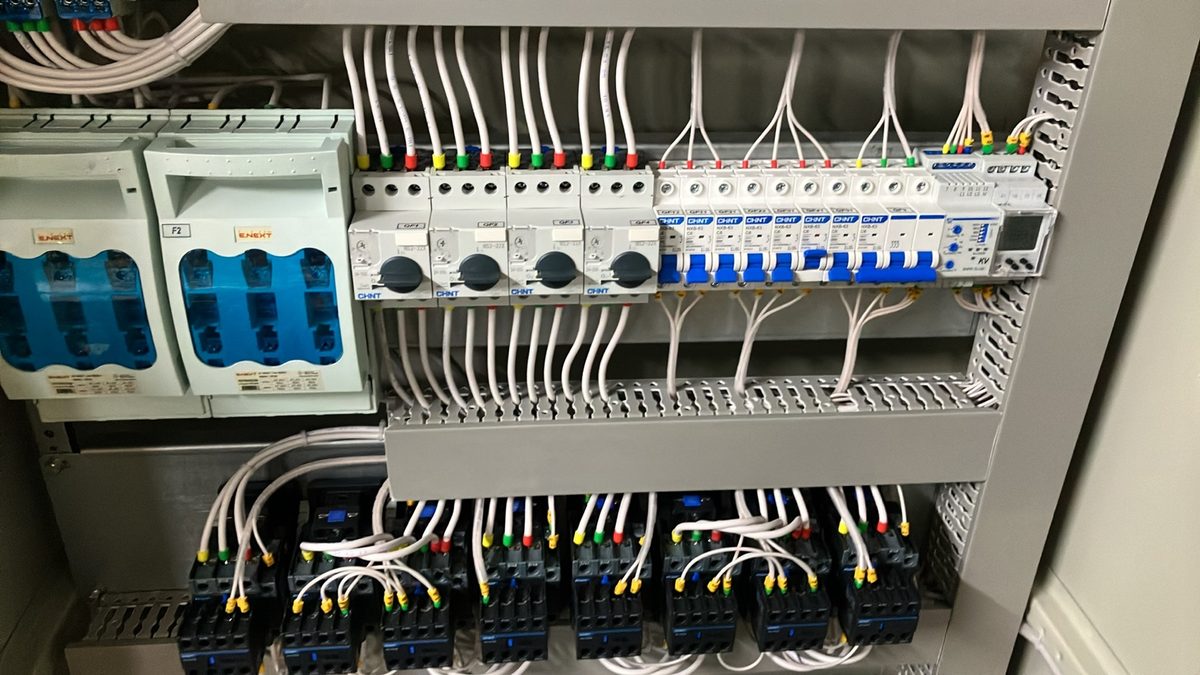

На кожен двигун передбачено два контактори CHNT: пусковий (під час розгону через плавний пуск) та байпасний (для роботи напряму після розгону). Захист двигунів забезпечують автомати та триполюсні роз’єднувачі E-NEXT для безпечного обслуговування.

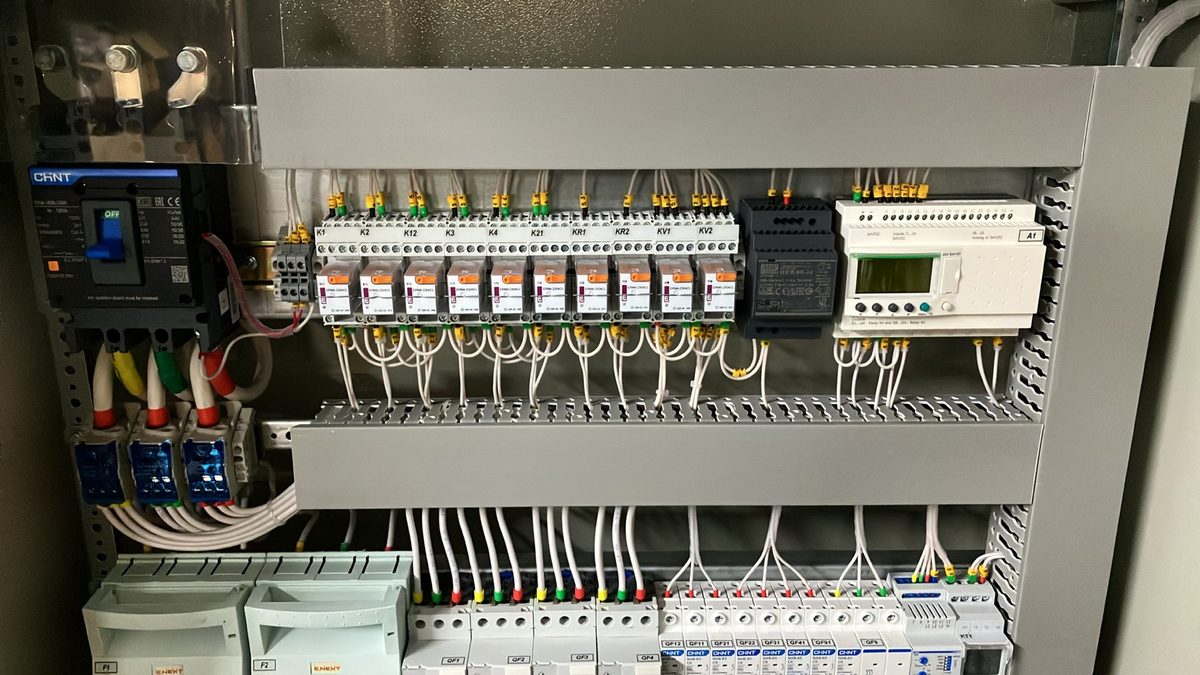

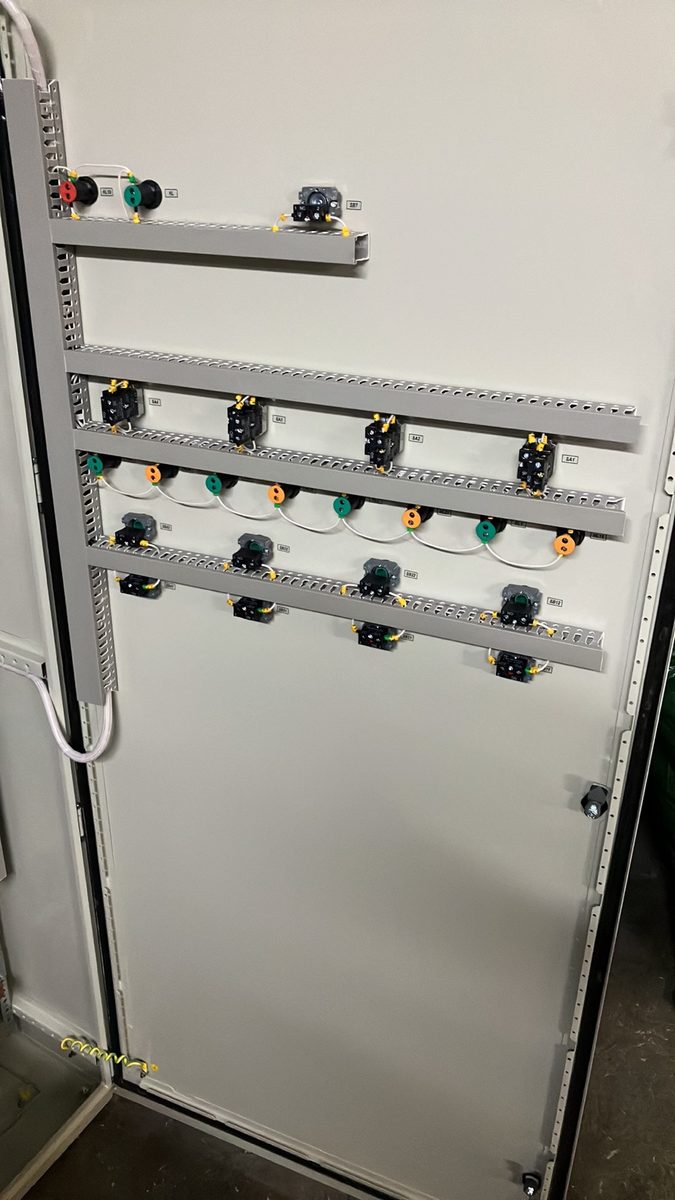

Логіку роботи реалізовано на ПЛК Schneider Electric Zelio з власним програмним забезпеченням. Шкаф підтримує роботу за суточним та тижневим таймером — таймер винесено окремим пристроєм для зручного програмування персоналом без доступу до ПЛК. З дверей шкафа доступне ручне керування кожним двигуном окремо через кнопки ПУСК/СТОП із сигнальними лампами стану.
| Кількість двигунів | 4 × 15 кВт |
| Плавний пуск | 2 × CHNT RQ2 18.5 кВт — по два двигуни на кожен |
| Схема пуску | Розгін через плавний пуск → байпас на прямe живлення → перехід до наступного двигуна |
| Контактори | 8 шт. CHNT — по 2 на кожен двигун (пусковий + байпасний) |
| ПЛК | Schneider Electric Zelio — власна розробка програмного забезпечення |
| Таймер | Суточний та тижневий, винесений окремо для зручності персоналу |
| Апарати захисту | CHNT |
| Роз'єднувачі | E-NEXT, 3-полюсні |
| Керування з дверей | Кнопки ПУСК/СТОП на кожен двигун, сигнальні лампи |
| Гарантія | 12 місяців |
